Назначение:

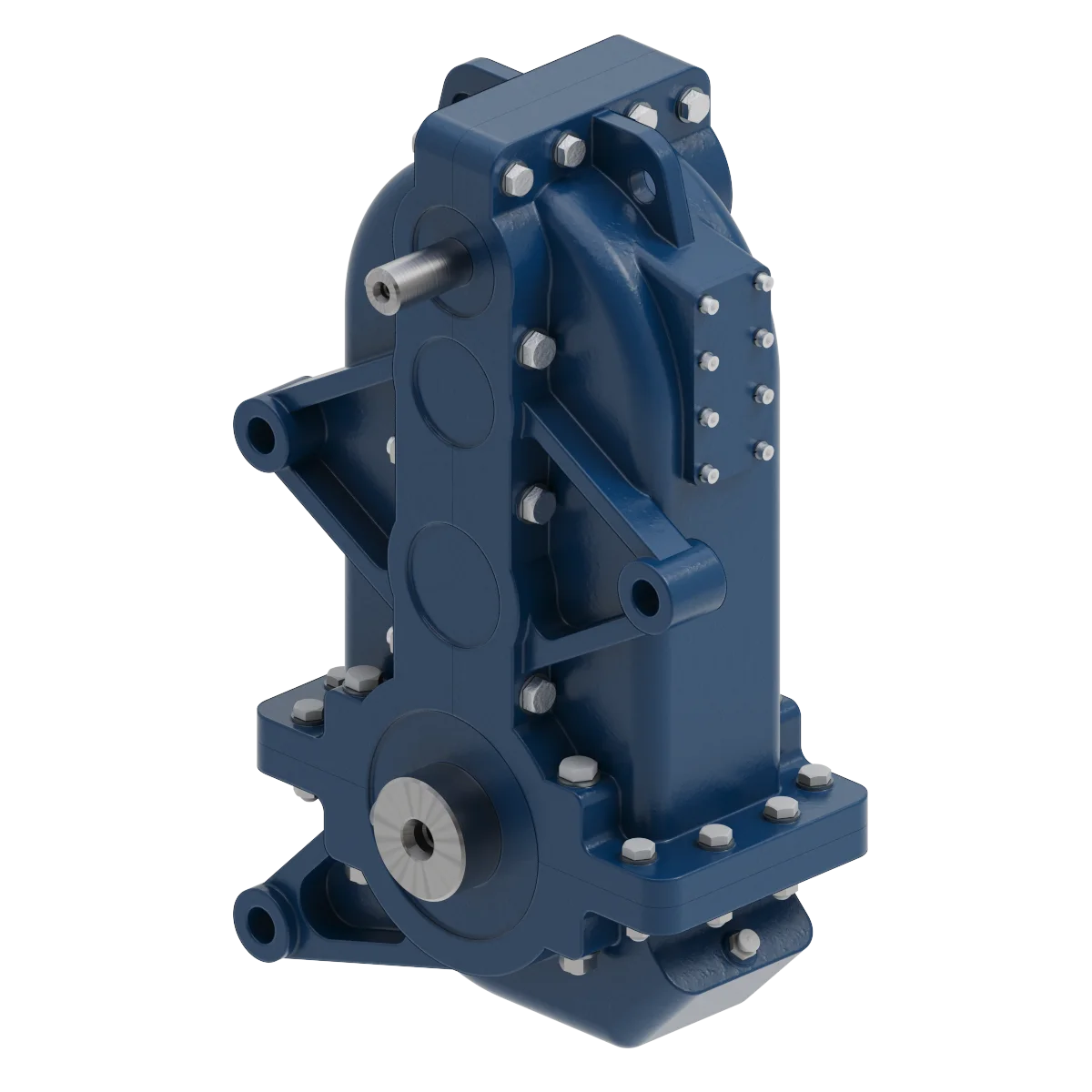

Трехступенчатый цилиндрический вертикальный крановый редуктор В-400 предназначен для увеличения крутящего момента и снижения скорости вращения в оборудовании средней мощности. Этот редуктор, весом 104 кг, применяется в системах привода для передвижения таких механизмов, как мостовые краны и одноблочные опорные конструкции. Он отличается высокой эффективностью в режиме вращательно-кратковременных нагрузок и демонстрирует КПД до 98%.
Основное назначение В-400 — преобразование скорости и увеличение крутящего момента. Конструкция оснащена прочным литым корпусом, устойчивым к высоким нагрузкам. Передаточное число находится в диапазоне от 18 до 50, а межосевое расстояние составляет 400 мм. Устройство ориентировано вертикально, имеет трехступенчатую передачу и цилиндрические шестерни, что повышает его прочность и долговечность.
Условия применения:
- Нагрузка постоянная и переменная, одного направления и реверсивная;
- Работа длительная или с периодическими остановками, вращение валов в любую сторону;
- Частота вращения входного вала не должна превышать 1800 об./мин.;
- Атмосфера типов I и II по ГОСТ 15150-
69 при запыленности воздуха не более 10 мг/м3; - Климатическое исполнение У, Т для категории размещения 1-
3 и климатические исполнения УХЛ и О для категории размещения 4 по ГОСТ 15150- 69.
Пример обозначения редуктора при заказе:
В- 400 – 18 -11 – У2
В – тип редуктора
750 – межосевое расстояние
18 – передаточное отношение
11 – вариант сборки
У2 – климатическое исполнение и категория размещения
Трехступенчатый с параллельным расположением валов редуктор В-400. Межосевое расстояние 400 мм, номинальный крутящий момент 420 Н·м на тихоходном валу. Входит в серию В-400.
Технические характеристики В-400
| Параметр | Значение |
|---|---|
| Тип | Цилиндрический трехступенчатый |
| Межосевое расстояние | 400 мм |
| Передаточные числа | 18; 20; 28; 40; 50 |
| Крутящий момент (тихоходный вал) | 420 Н·м |
| Варианты сборки | 11, 12, 13, 14, 15, 16, 21, 22, 23, 24, 25, 26, 31, 32, 33, 34, 35, 36 (18 шт.) |
| Расположение осей | Параллельное |
| Исполнения входного вала | Цилиндрический |
| Исполнения выходного вала | Цилиндрический, Зубчатая муфта, Датчик обратной связи |
| Масса | 104 кг |
Варианты сборки В-400
Редуктор В-400 выпускается в 18 вариантах сборки с различным расположением входного и выходного валов: 11, 12, 13, 14, 15, 16, 21, 22, 23, 24, 25, 26, 31, 32, 33, 34, 35, 36.
Исполнения валов
Входные валы: Цилиндрический. Выходные валы: Цилиндрический, Зубчатая муфта, Датчик обратной связи.
Условное обозначение при заказе
Пример: В-400-400-28-11 У1
- В-400 — тип редуктора
- 400 — межосевое расстояние, мм
- 28 — номинальное передаточное число
- 11 — вариант сборки
- КК — вариант исполнения валов (К — конический, Ц — цилиндрический, М — зубчатая муфта)
- У1 — климатическое исполнение и категория размещения
| Технические характеристики | В-400 | |
| Тип передачи | Цилиндрические | |
| Расположение осей | Параллельное | |
| Количество ступеней | Трехступенчатый | |
| Входной вал | Конический, Цилиндрический | |
| Выходной вал | Цилиндрический, Зубчатая муфта, ДАтчик обратной связи | |
| Передаточное отношение | 20, 40, 50, 18, 28 | |
| Варианты сборки | 11, 21, 31, 12, 22, 32, 13, 23, 33, 14, 24, 34, 15, 25, 35, 16, 26, 36 | |
| Крутящий момент Н*м | 420 | |
| Масса | 104 | |
Габаритные размеры редуктора
