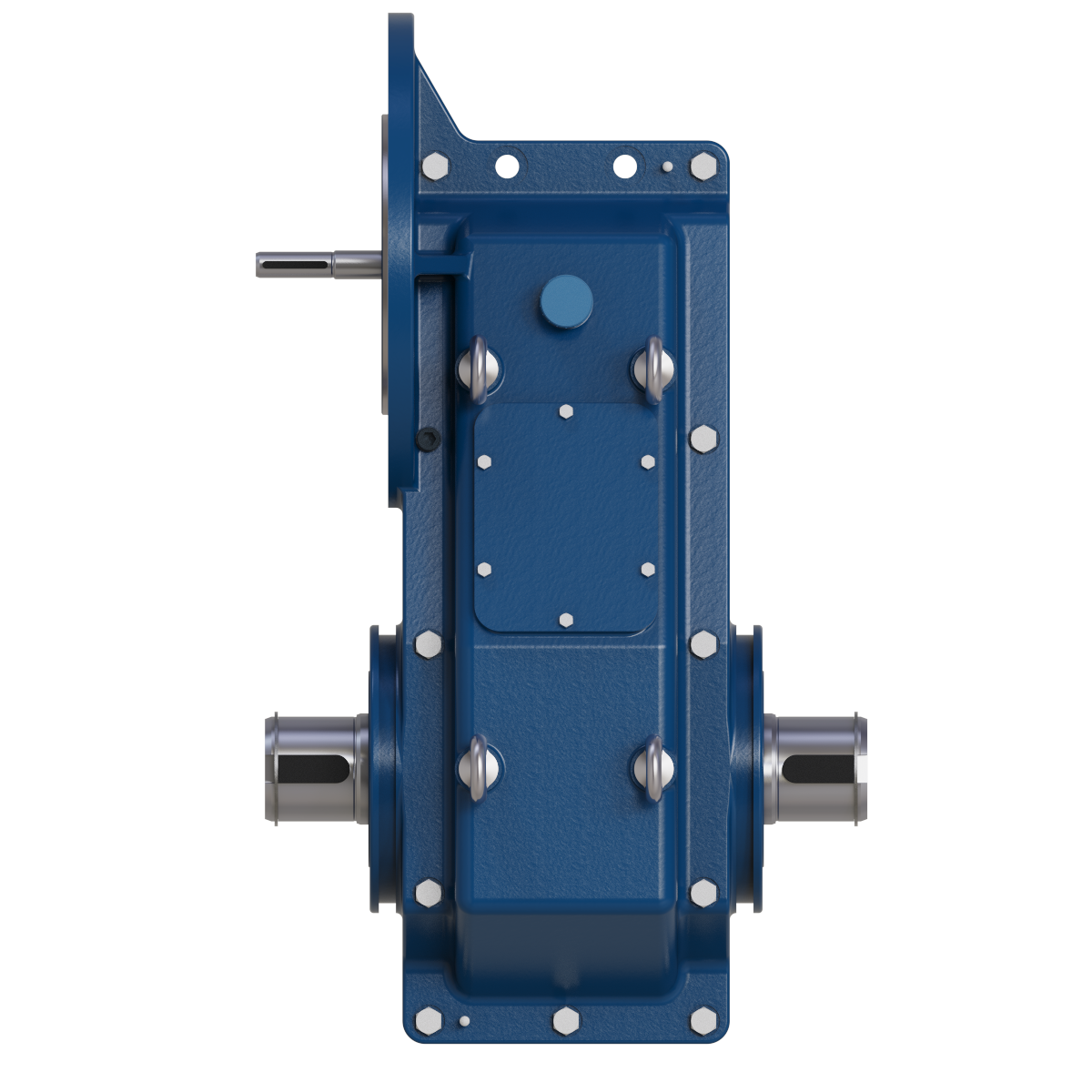

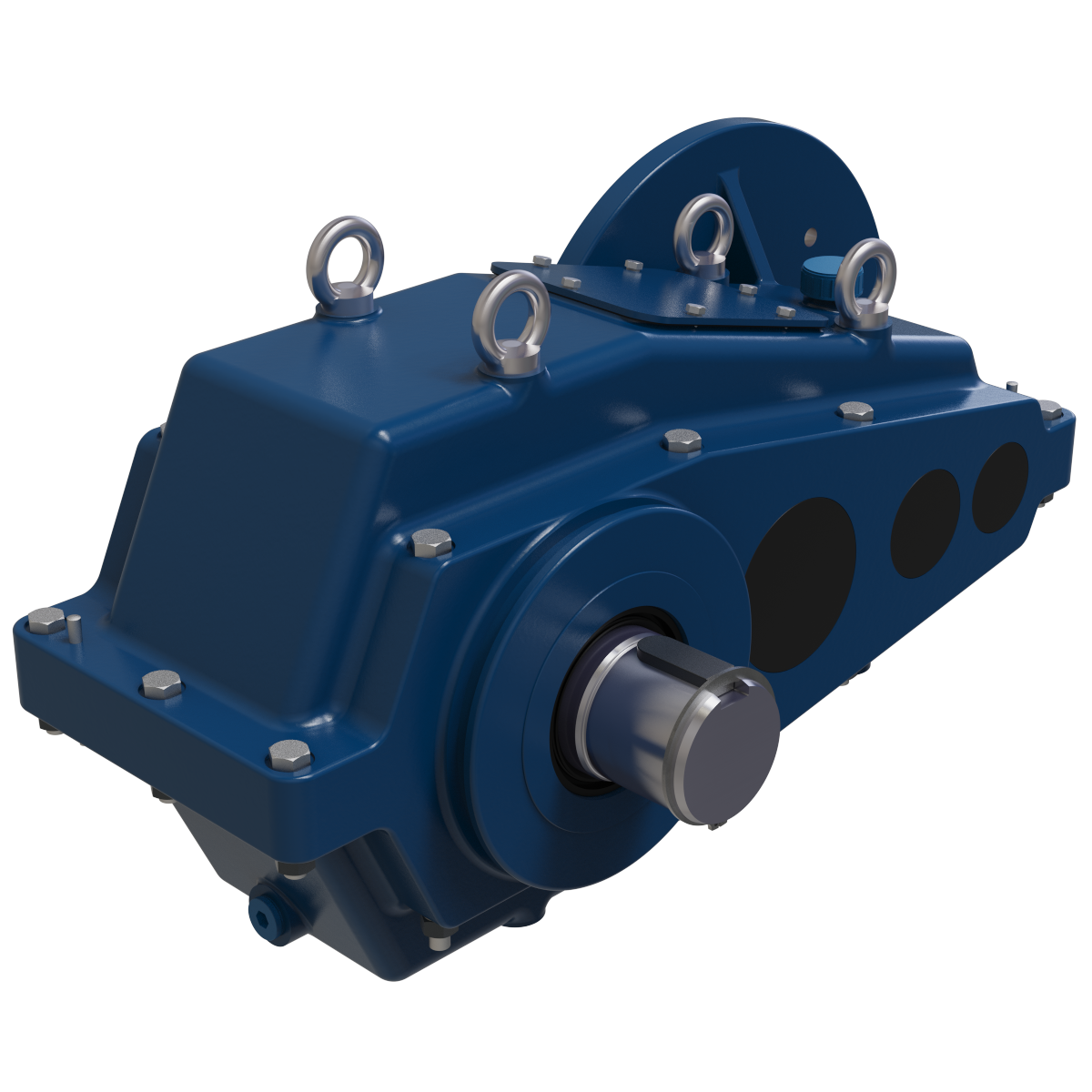

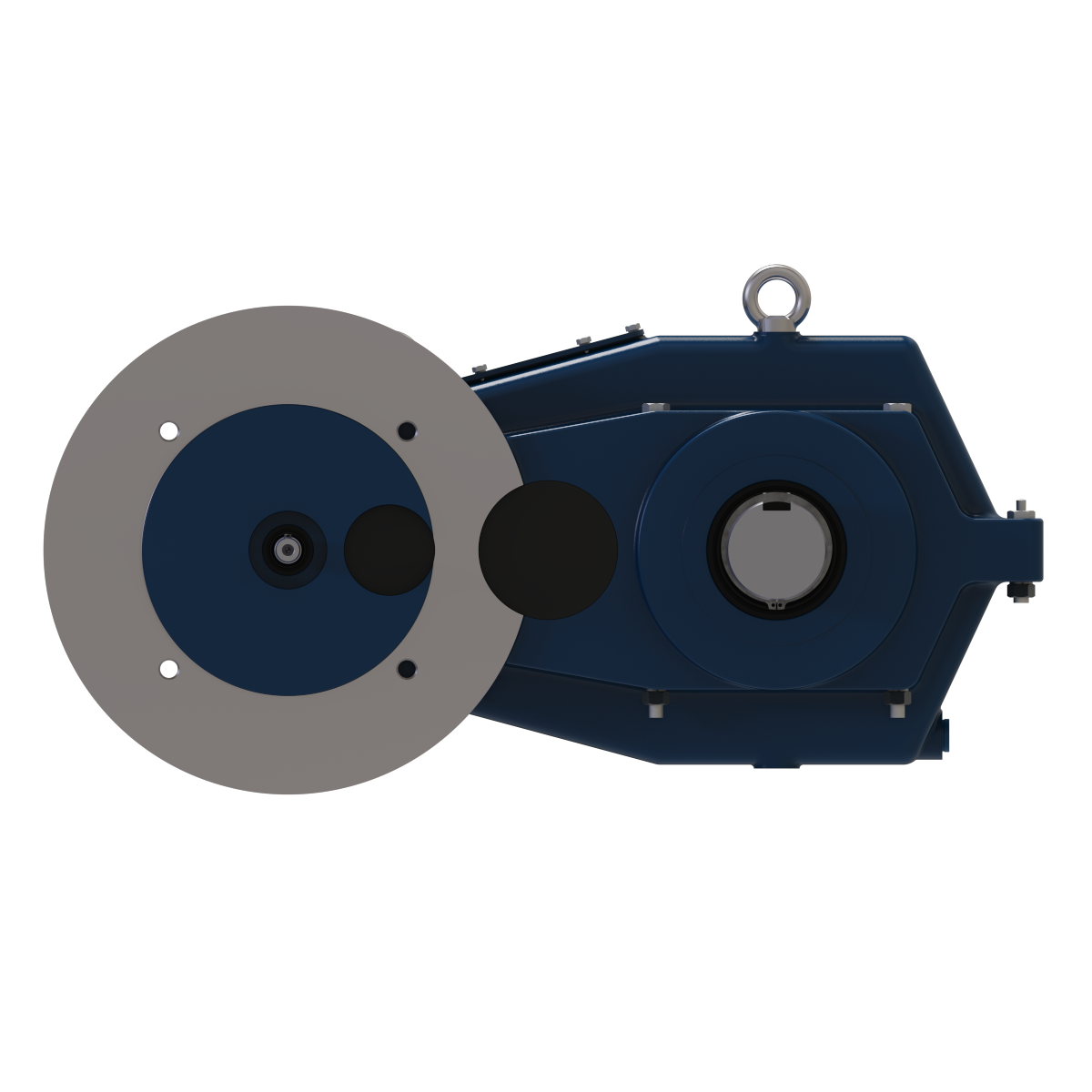

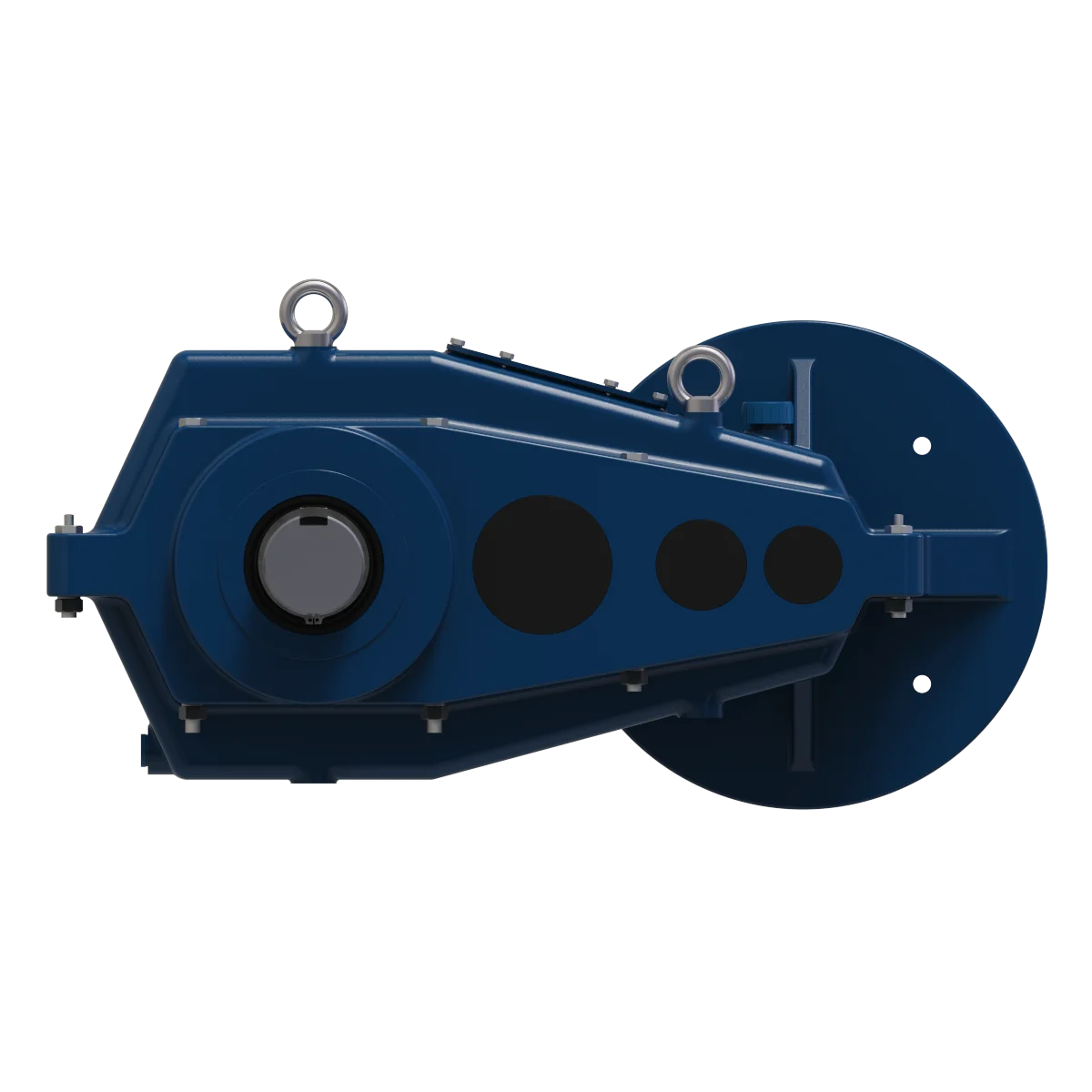

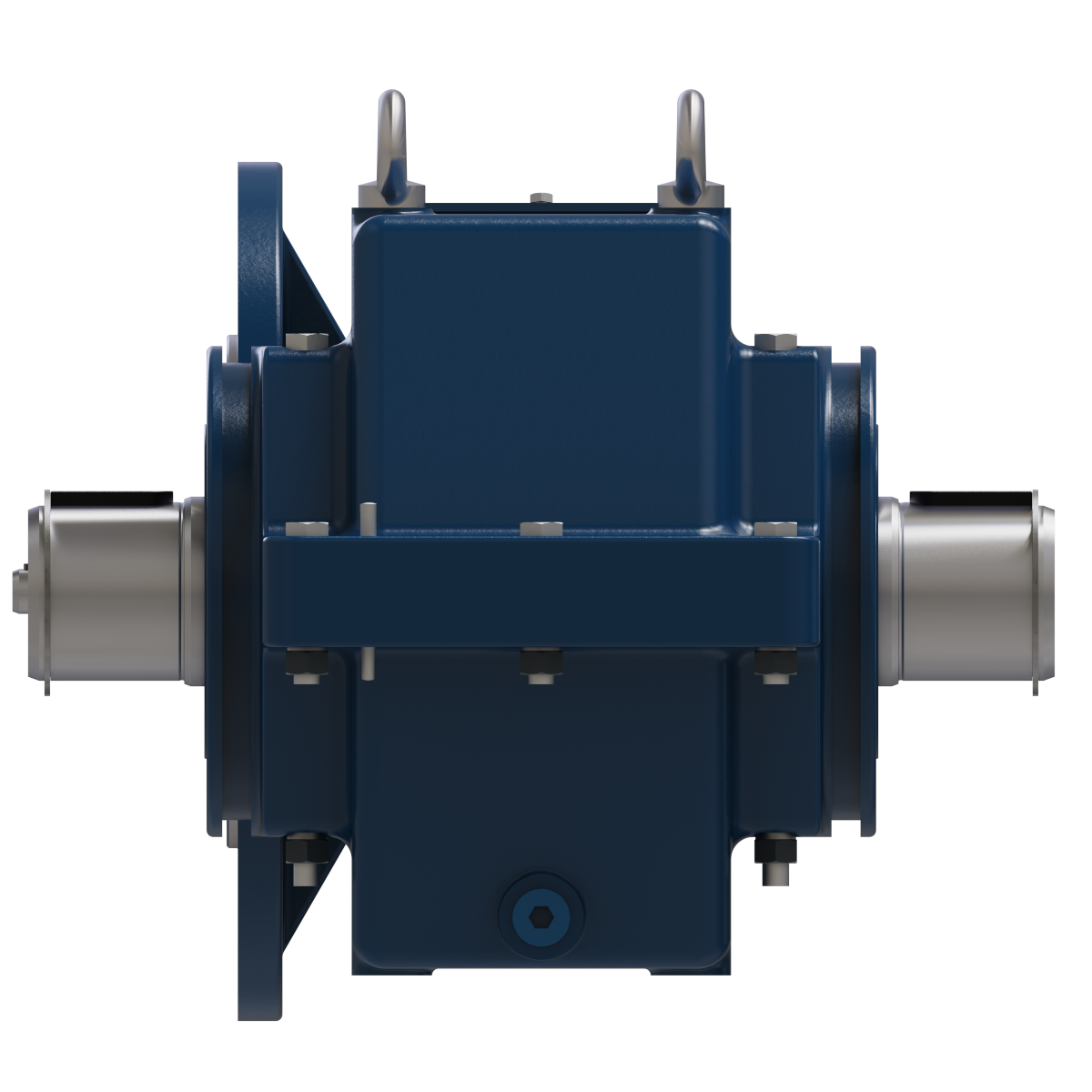

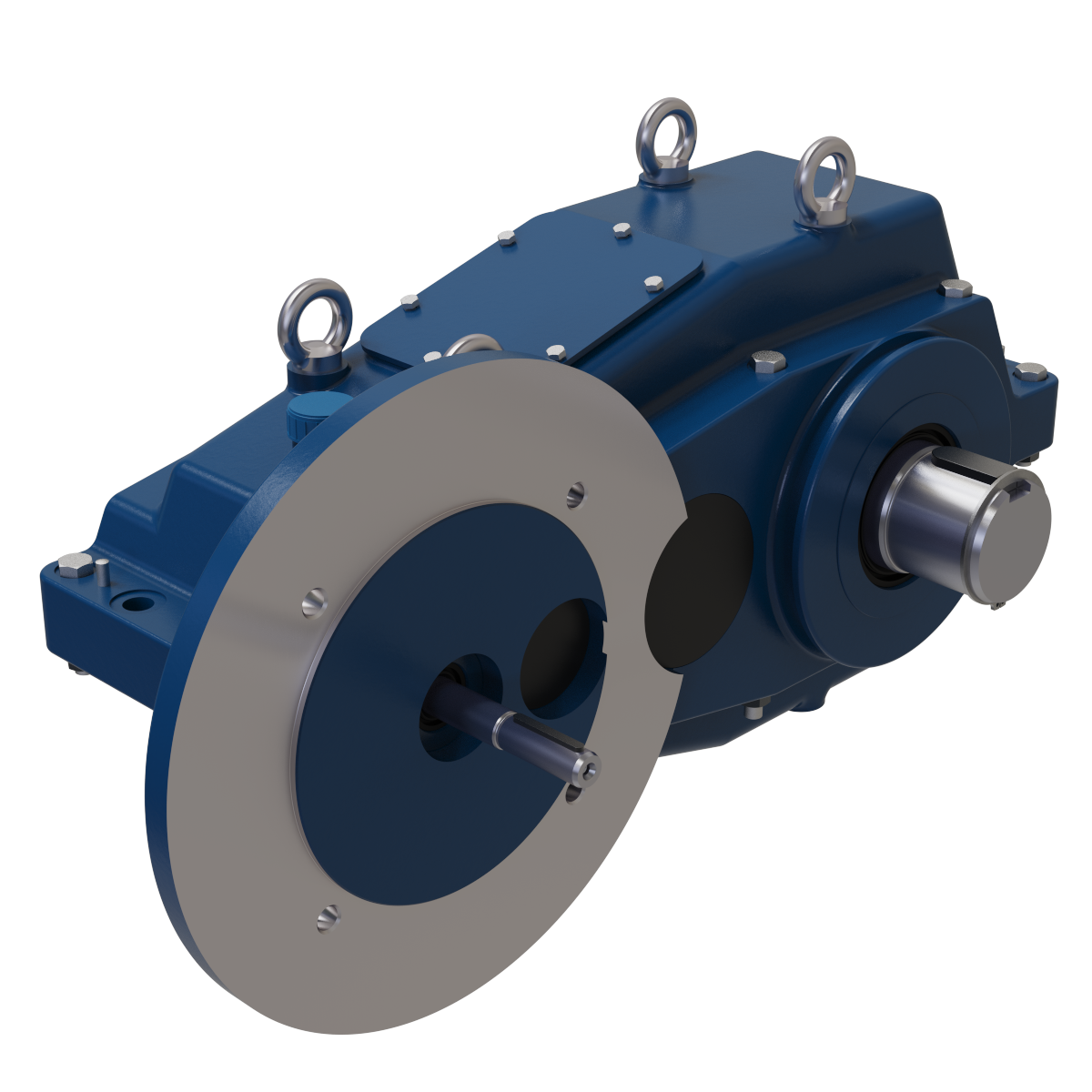

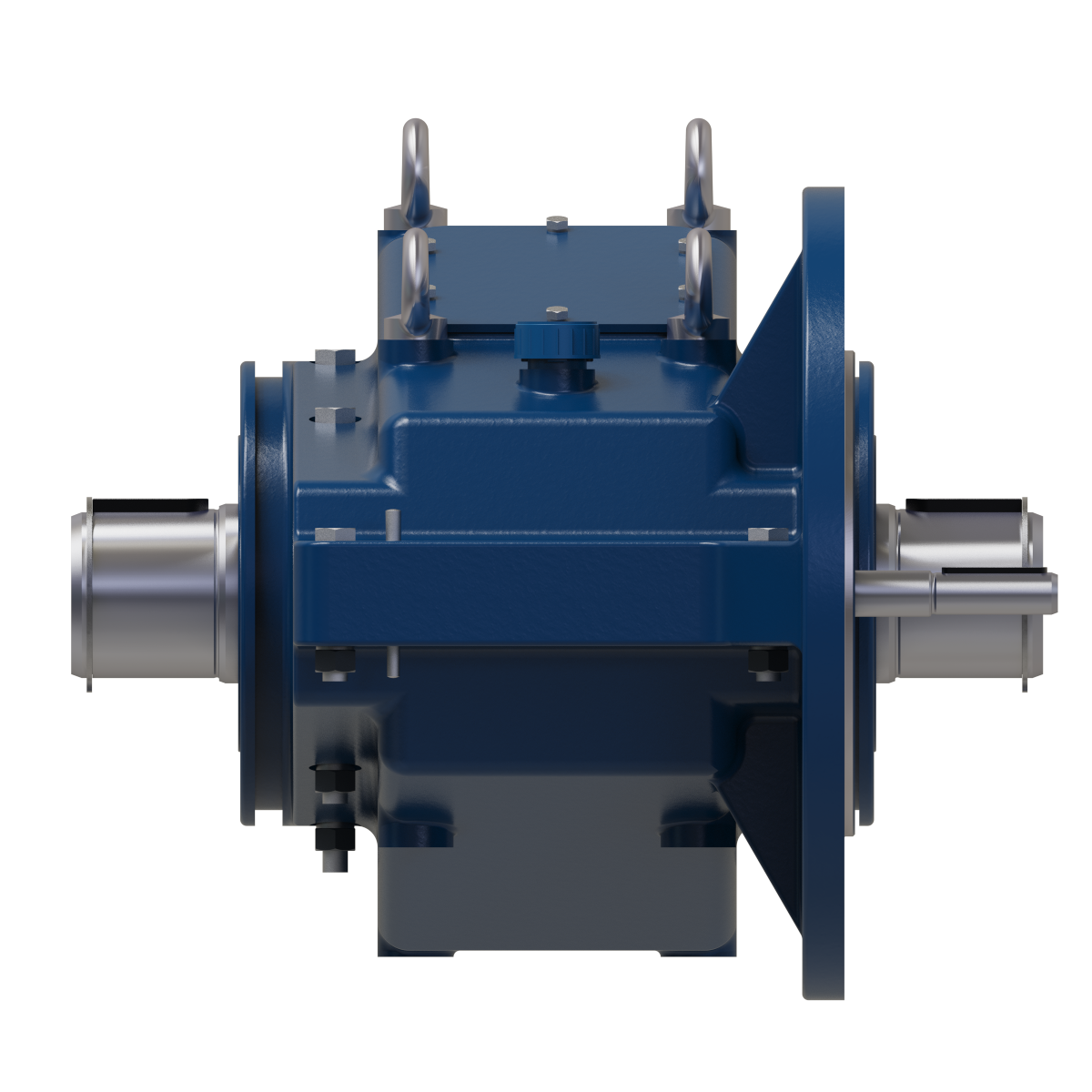

Трёхступенчатый цилиндрический редуктор механизма подъема (крановое оборудование)
Трехступенчатый с параллельным расположением валов редуктор THV318Y13F-100. Межосевое расстояние 318 мм, номинальный крутящий момент 2860 Н·м на тихоходном валу. Входит в серию THV.
Технические характеристики THV318Y13F-100
| Параметр | Значение |
|---|---|
| Тип | Цилиндрический трехступенчатый |
| Межосевое расстояние | 318 мм |
| Передаточные числа | 103.4 |
| Крутящий момент (тихоходный вал) | 2860 Н·м |
| Варианты сборки | 13, 23 (2 шт.) |
| Расположение осей | Параллельное |
| Исполнения входного вала | Цилиндрический |
| Исполнения выходного вала | Цилиндрический |
| Масса | 190 кг |
Варианты сборки THV318Y13F-100
Редуктор THV318Y13F-100 выпускается в 2 вариантах сборки с различным расположением входного и выходного валов: 13, 23.
Исполнения валов
Входные валы: Цилиндрический. Выходные валы: Цилиндрический.
Условное обозначение при заказе
Пример: THV-318-103.4-13 У1
- THV — тип редуктора
- 318 — межосевое расстояние, мм
- 103.4 — номинальное передаточное число
- 13 — вариант сборки
- КК — вариант исполнения валов (К — конический, Ц — цилиндрический, М — зубчатая муфта)
- У1 — климатическое исполнение и категория размещения
| Технические характеристики | THV318Y13F-100 |
| Номинальный крутящий момент на тихоходном валу, Н·м |
2860 |
| Передаточное отношение редуктора | 103 ± 1% |
| Номинальная вх./вых. частота вращения, об/мин | 1400 / 13,6 |
| Номинальная передаваемая мощность, кВт | 4,5 |
| Коэффициент внешней динамической нагрузки | 1,6 |
| Расчётный ресурс (ISO 6336, 281, 76, 16281), ч | 50000 |
| Коэффициент полезного действия | 0,90 |
| Режим работы | Реверсивный |
| Способ смазки | Картерный |
| Тип масла | Синтетическое/ Минеральное |
| Вязкость масла | ISO 100/150 |
| Масса (без масла), кг | 190 |
Габаритные размеры редуктора
