Назначение:
Редукторы специальные крановые РК-
Условия применения:
- Редукторы применяются при работе в повторно-
кратковременном режиме, т.е. при переменных нагрузках с периодическими остановками; допускается их длительная работа с постоянной нагрузкой; - Работа при нагрузке одного направления и реверсивной;
- Вращение валов в любую сторону с частотой вращения входного вала не более 1500 об./мин. и окружной скоростью не более 12 м/сек.;
- Атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/м3.
- Климатические исполнения: У, Т для категории размещения 1-
3 и климатические исполнения УХЛ и О для категорийи размещения 4 по ГОСТ 15150.
Примечания:
- Возможно изготовление любых концов валов и сборок, под индивидуальный заказ.
- При реверсивном режиме работы, и в случае применения редуктора в механизмах повышенной ответственности, крутящий момент на выходном валу должен быть понижен на 25%.
- Допускаемая радиальная нагрузка на входных и выходных валах в сборках с двуконцевым исполнением валов, должна быть уменьшена в два раза.
- При эксплуатации редукторов в повторно-кратковременном режиме работы, без остановок свыше 30 минут, режим считать непрерывным.
Пример обозначения редуктора при заказе:
РК- 500 – 50 -12 – ЦЦ У1
РК – тип редуктора
500 – межосевое расстояние
50 – номинальное передаточное число
12 - вариант сборки
ЦЦ – вариант исполнения конца входного и выходного вала соответственно
У1 – климатическое исполнение и категория размещения

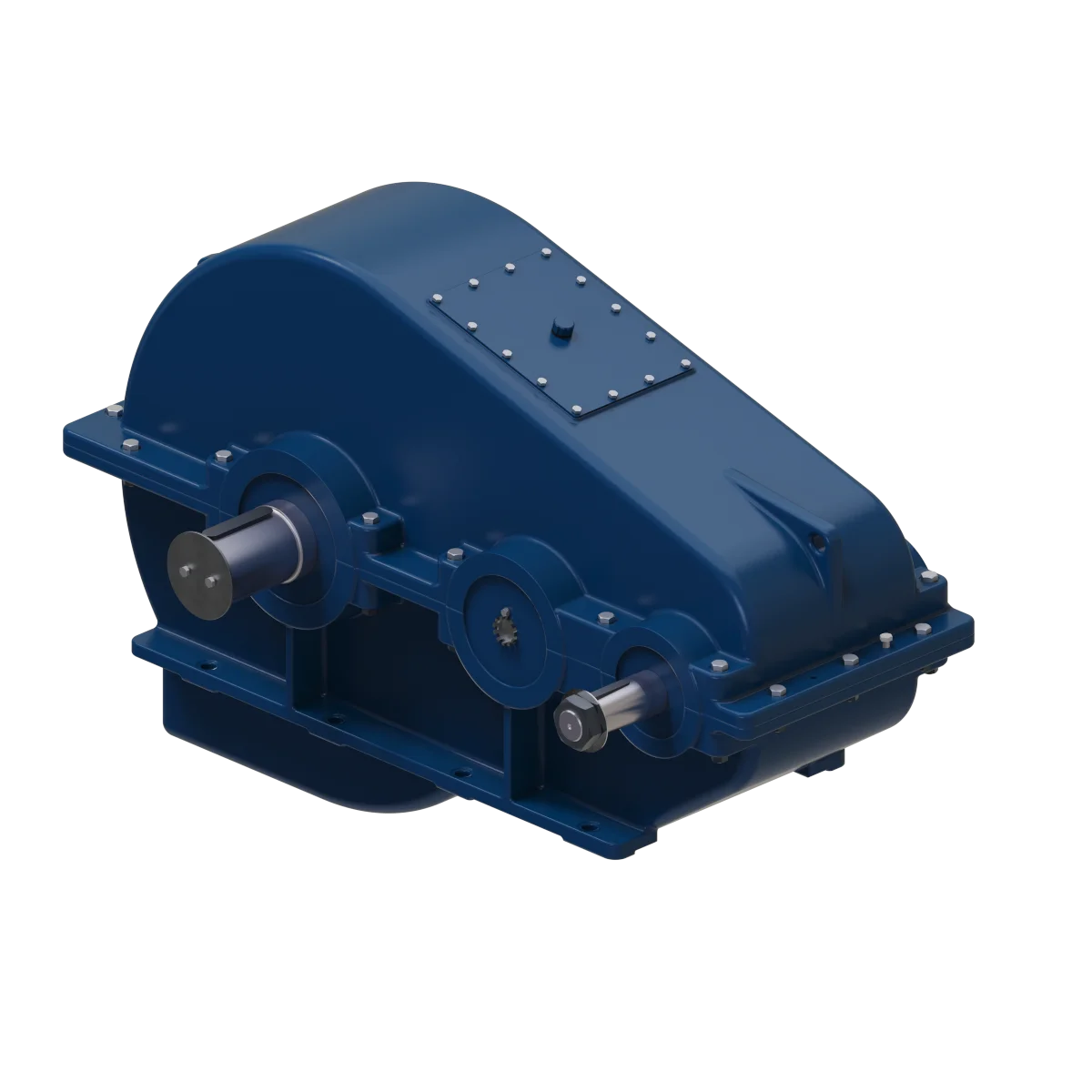

Двухступенчатый с параллельным расположением валов редуктор РК-450. Межосевое расстояние 450 мм, номинальный крутящий момент 7500 Н·м на тихоходном валу. Входит в серию РК.
Технические характеристики РК-450
| Параметр | Значение |
|---|---|
| Тип | Цилиндрический двухступенчатый |
| Межосевое расстояние | 450 мм |
| Передаточные числа | 8; 10; 12.5; 16; 20; 22.4; 31.5; 40; 50 |
| Крутящий момент (тихоходный вал) | 7500 Н·м |
| Варианты сборки | 11, 12, 13, 21, 22, 23, 31, 32, 33 (9 шт.) |
| Расположение осей | Параллельное |
| Исполнения входного вала | Конический |
| Исполнения выходного вала | Цилиндрический, Зубчатая муфта |
| Масса | 1030 кг |
Варианты сборки РК-450
Редуктор РК-450 выпускается в 9 вариантах сборки с различным расположением входного и выходного валов: 11, 12, 13, 21, 22, 23, 31, 32, 33.
Исполнения валов
Входные валы: Конический. Выходные валы: Цилиндрический, Зубчатая муфта.
Условное обозначение при заказе
Пример: РК-450-20-11 У1
- РК — тип редуктора
- 450 — межосевое расстояние, мм
- 20 — номинальное передаточное число
- 11 — вариант сборки
- КК — вариант исполнения валов (К — конический, Ц — цилиндрический, М — зубчатая муфта)
- У1 — климатическое исполнение и категория размещения
| Технические характеристики | РК-450 | |
| Тип передачи | Цилиндрические | |
| Расположение осей | Параллельное | |
| Количество ступеней | Двухступенчатый | |
| Входной вал | Коонический | |
| Выходной вал | Цилиндрический, Зубчатая муфта | |
| Передаточное отношение | 12.5, 8, 10, 16, 20, 31.5, 40, 22.4, 50 | |
| Варианты сборки | 11, 21, 31, 12, 22, 32, 13, 23, 33 | |
| Крутящий момент Н*м | 7500 | |
| Масса | 1030 | |
Габаритные размеры редуктора
