Редуктор EHV316X13E-900
-
Описание
-
Характеристики
-
Размеры
-
Вопрос-ответ

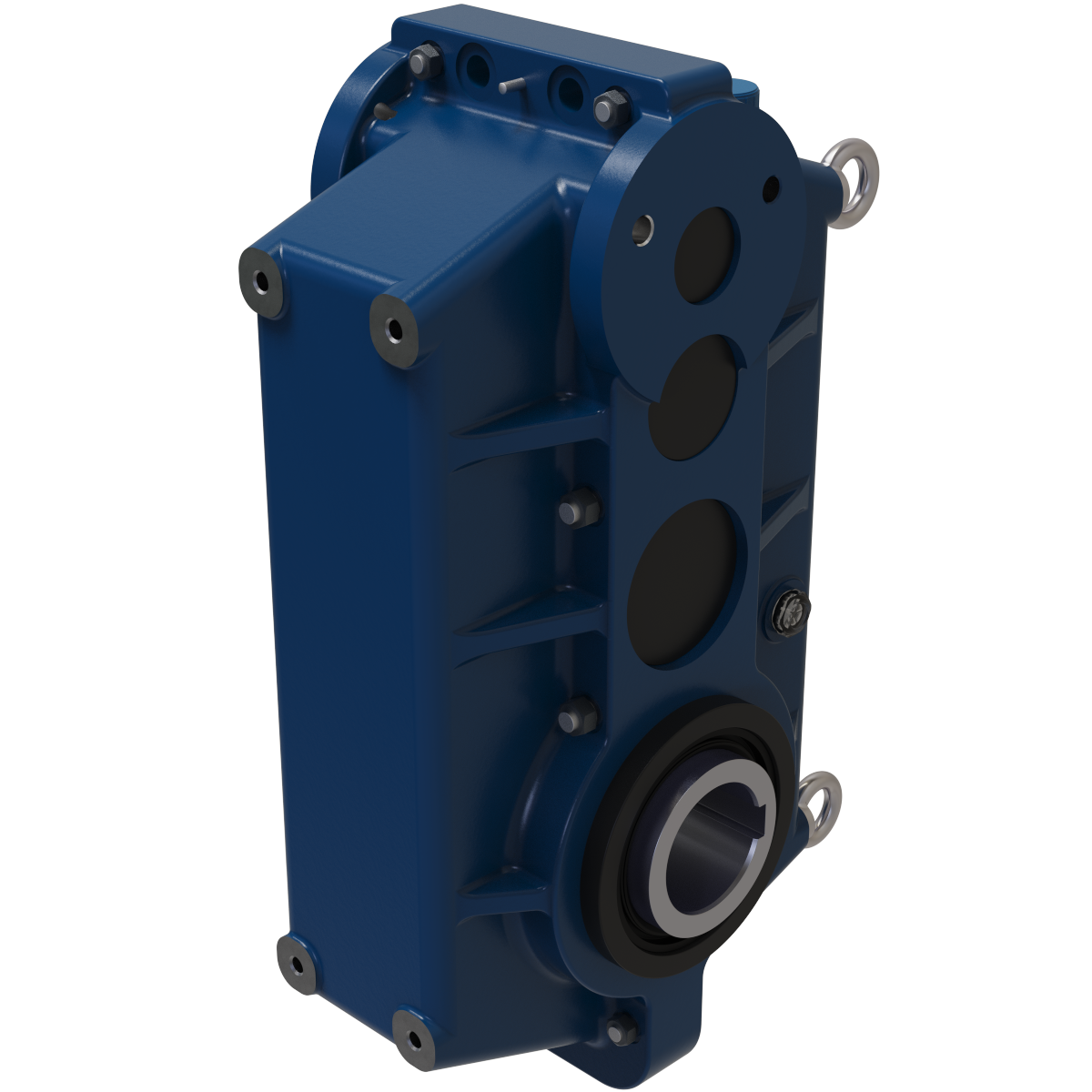

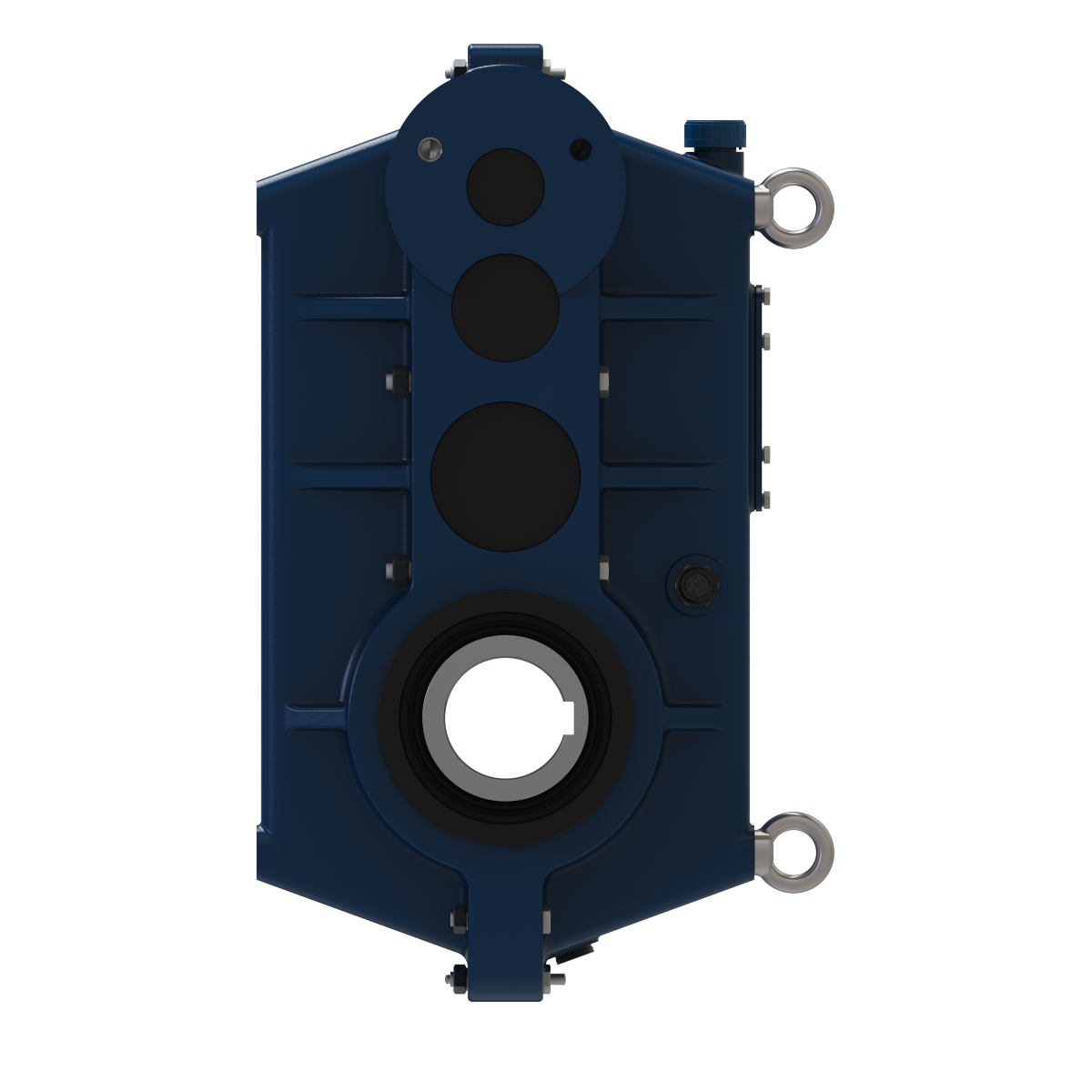

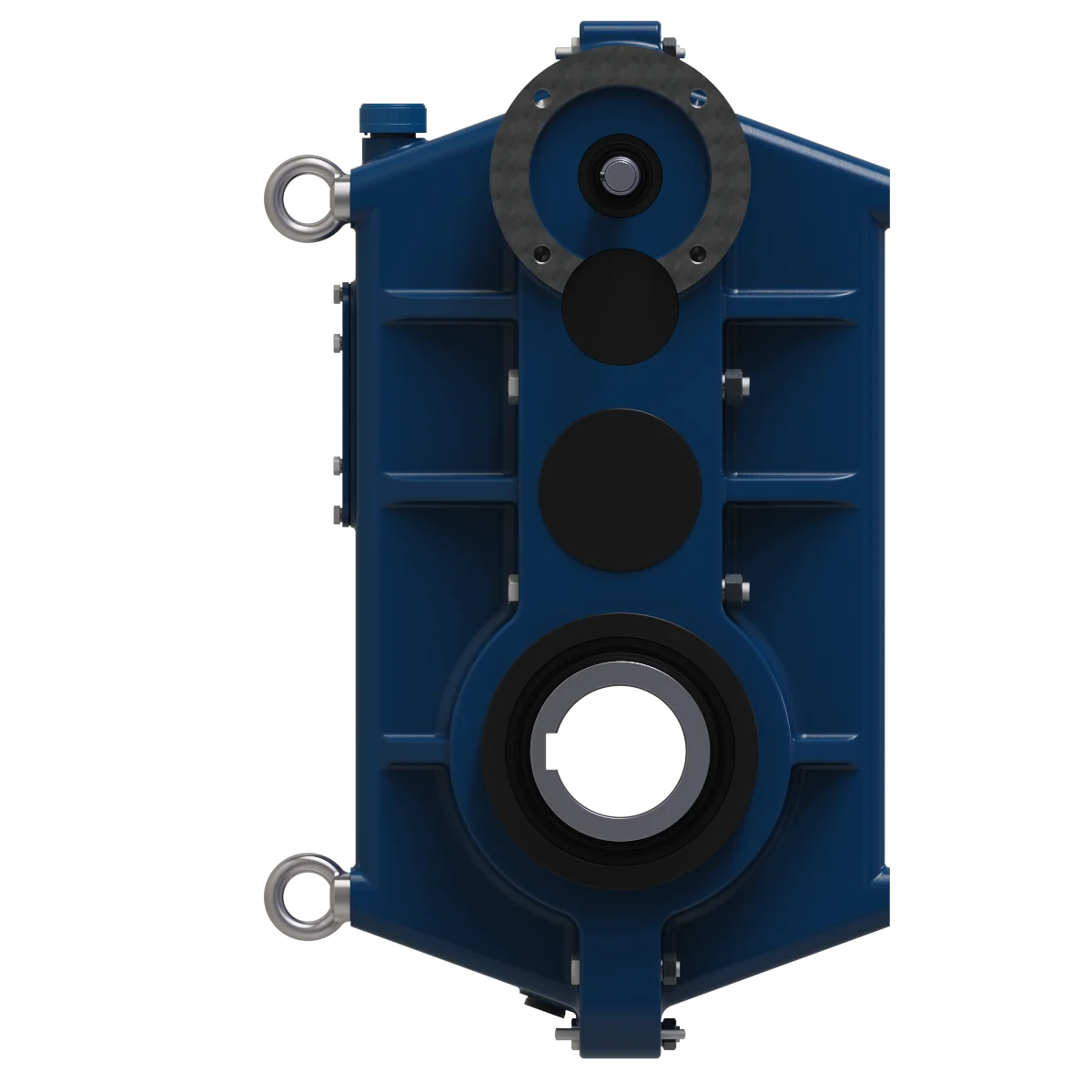

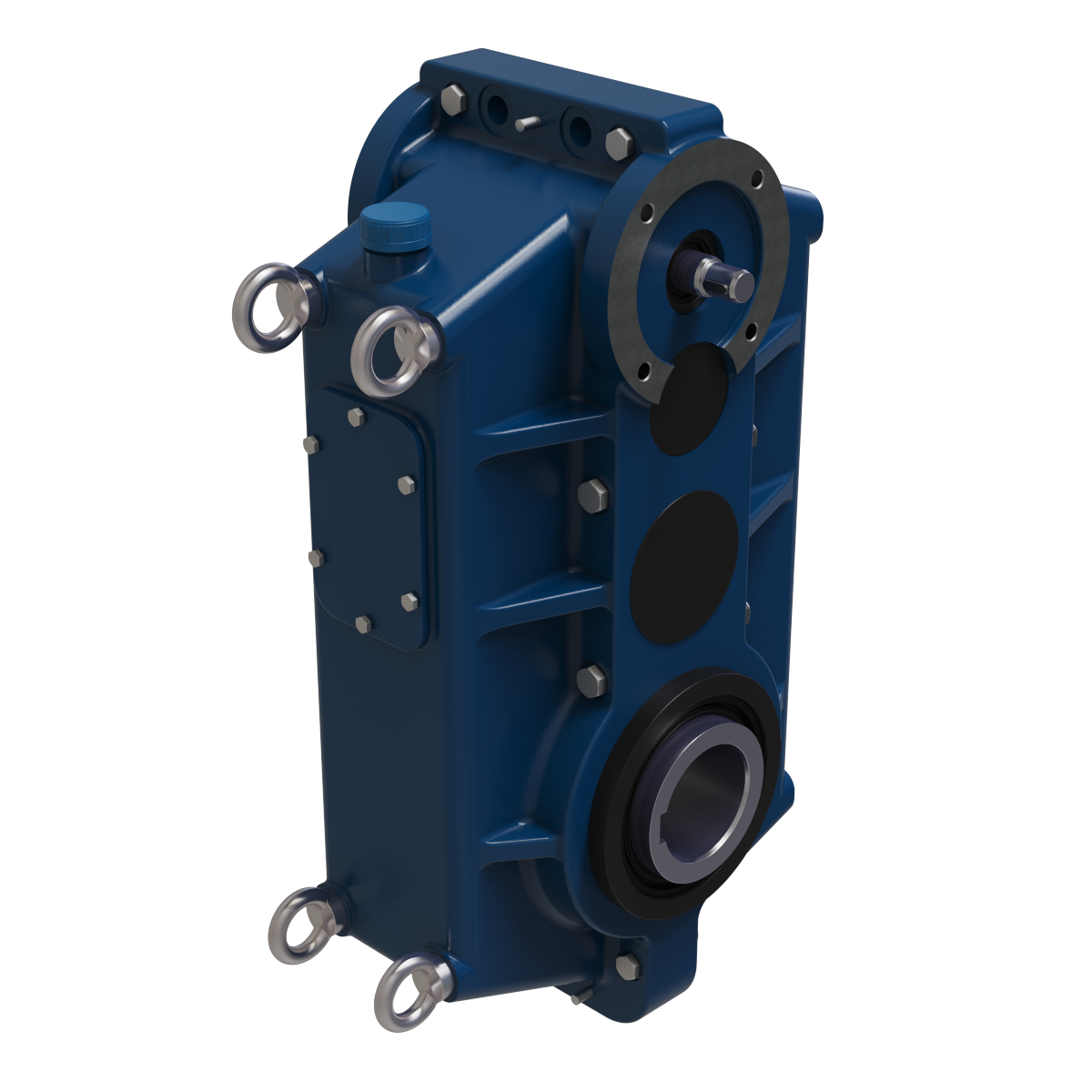

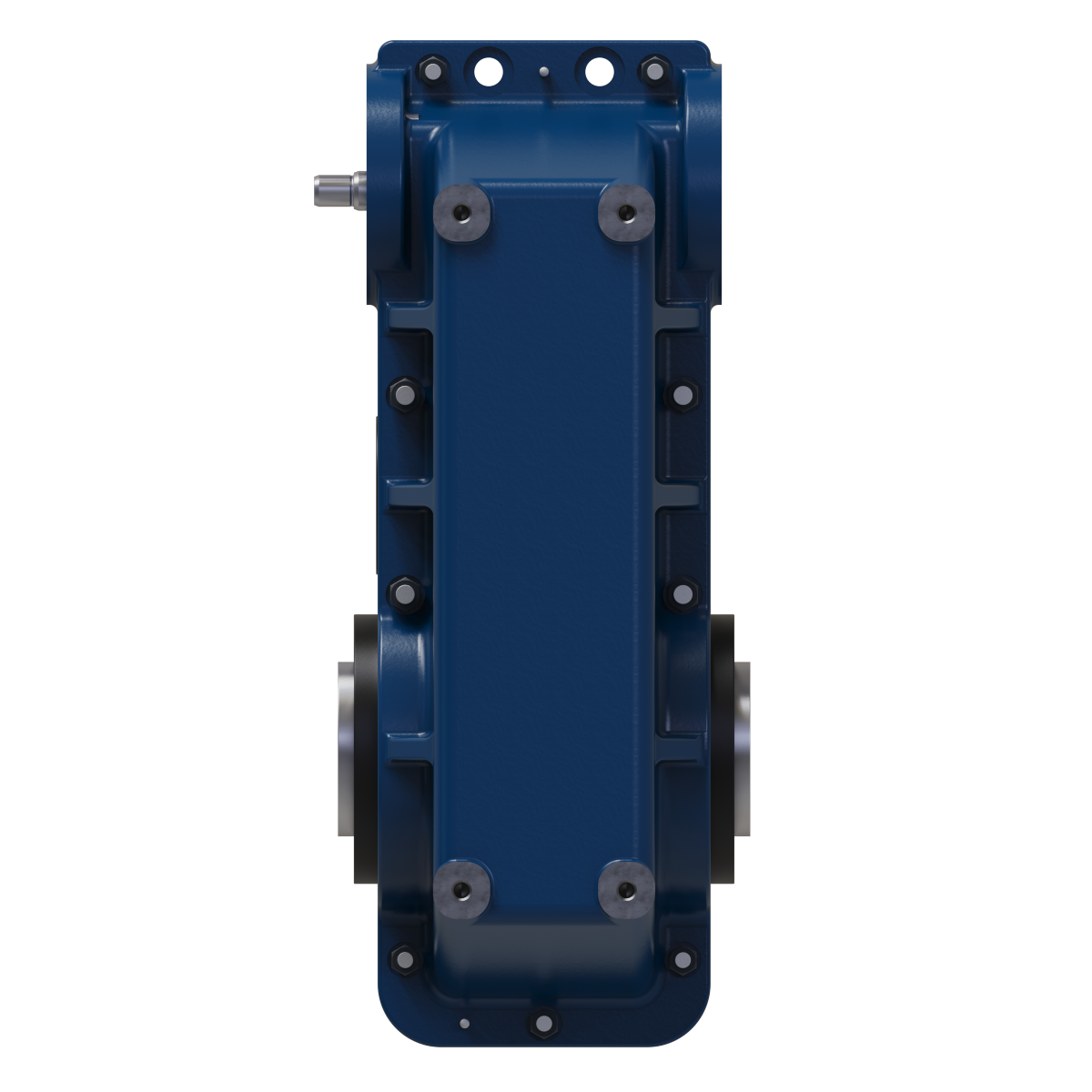

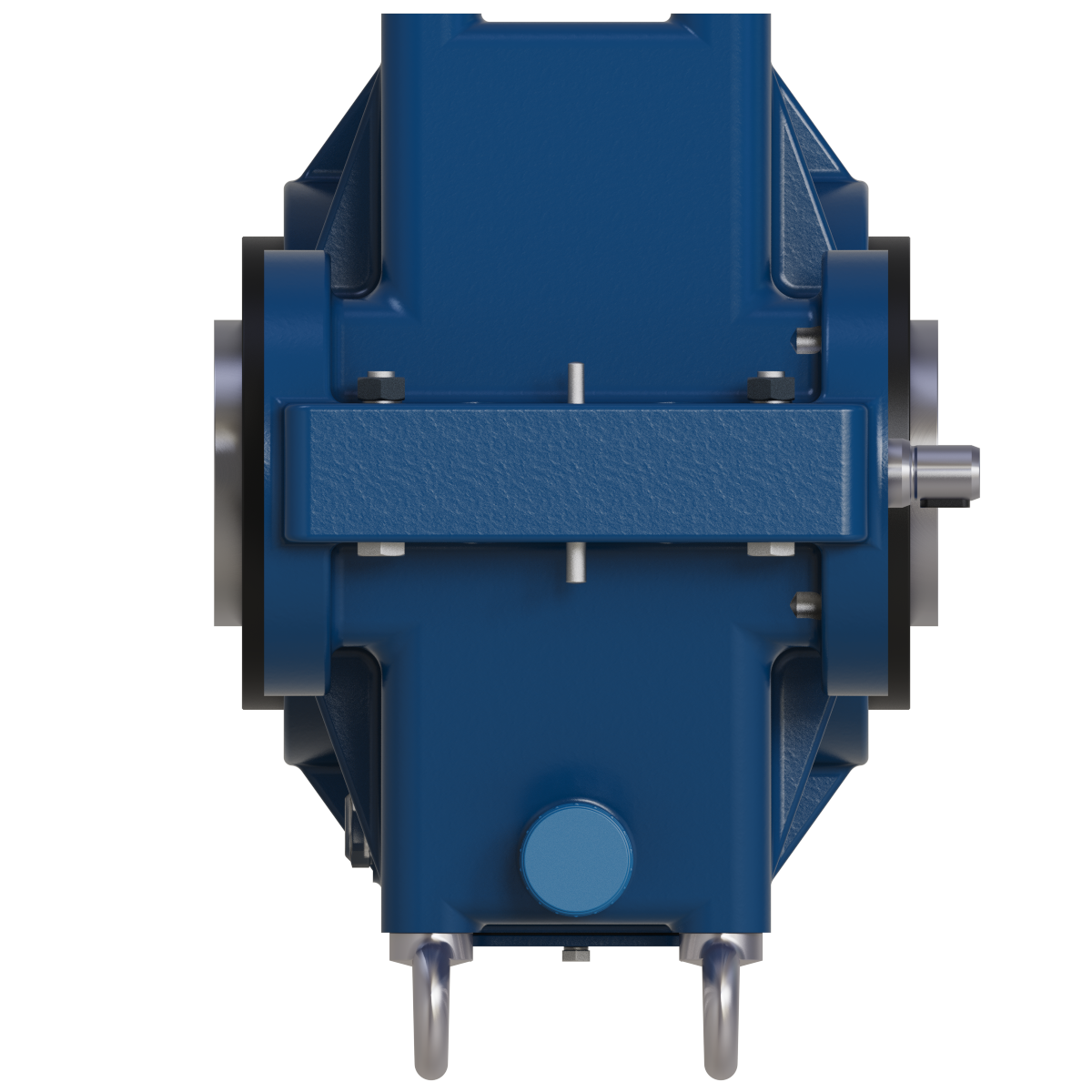

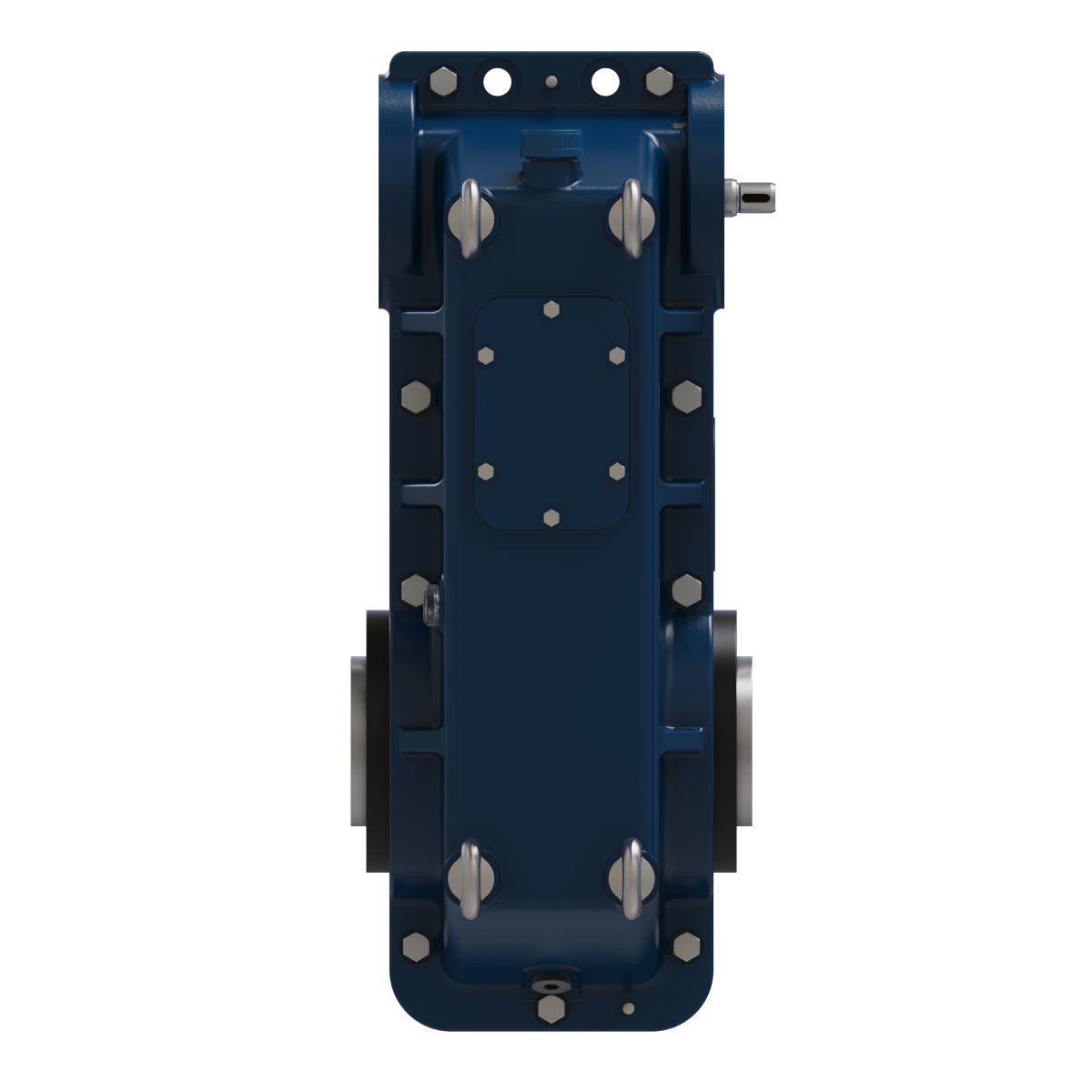

Трёхступенчатый цилиндрический редуктор механизма передвижения (крановое оборудование)
Трехступенчатый с параллельным расположением валов редуктор EHV316X13E-900. Межосевое расстояние 316 мм, номинальный крутящий момент 630 Н·м на тихоходном валу. Входит в серию EHV.
Технические характеристики EHV316X13E-900
| Параметр | Значение |
|---|---|
| Тип | Цилиндрический трехступенчатый |
| Межосевое расстояние | 316 мм |
| Передаточные числа | 92.1 |
| Крутящий момент (тихоходный вал) | 630 Н·м |
| Варианты сборки | 16, 26 (2 шт.) |
| Расположение осей | Параллельное |
| Исполнения входного вала | Цилиндрический |
| Исполнения выходного вала | Цилиндрический |
| Масса | 125 кг |
Варианты сборки EHV316X13E-900
Редуктор EHV316X13E-900 выпускается в 2 вариантах сборки с различным расположением входного и выходного валов: 16, 26.
Исполнения валов
Входные валы: Цилиндрический. Выходные валы: Цилиндрический.
Условное обозначение при заказе
Пример: EHV-316-92.1-16 У1
- EHV — тип редуктора
- 316 — межосевое расстояние, мм
- 92.1 — номинальное передаточное число
- 16 — вариант сборки
- КК — вариант исполнения валов (К — конический, Ц — цилиндрический, М — зубчатая муфта)
- У1 — климатическое исполнение и категория размещения
| Технические характеристики | EHV316X13E-900 |
| Номинальный крутящий момент на тихоходном валу, Н·м |
630 |
| Передаточное отношение редуктора | 92 ± 1% |
| Номинальная вх./вых. частота вращения, об/мин | 1380 / 15 |
| Номинальная передаваемая мощность, кВт | 1,1 |
| Коэффициент внешней динамической нагрузки | 1,6 |
| Расчётный ресурс (ISO 6336, 281, 76, 16281), ч | 50000 |
| Коэффициент полезного действия | 0,90 |
| Режим работы | Реверсивный |
| Способ смазки | Картерный |
| Тип масла | Синтетическое/ Минеральное |
| Вязкость масла | ISO 100/150 |
| Масса (без масла), кг | 125 |
Габаритные размеры редуктора
