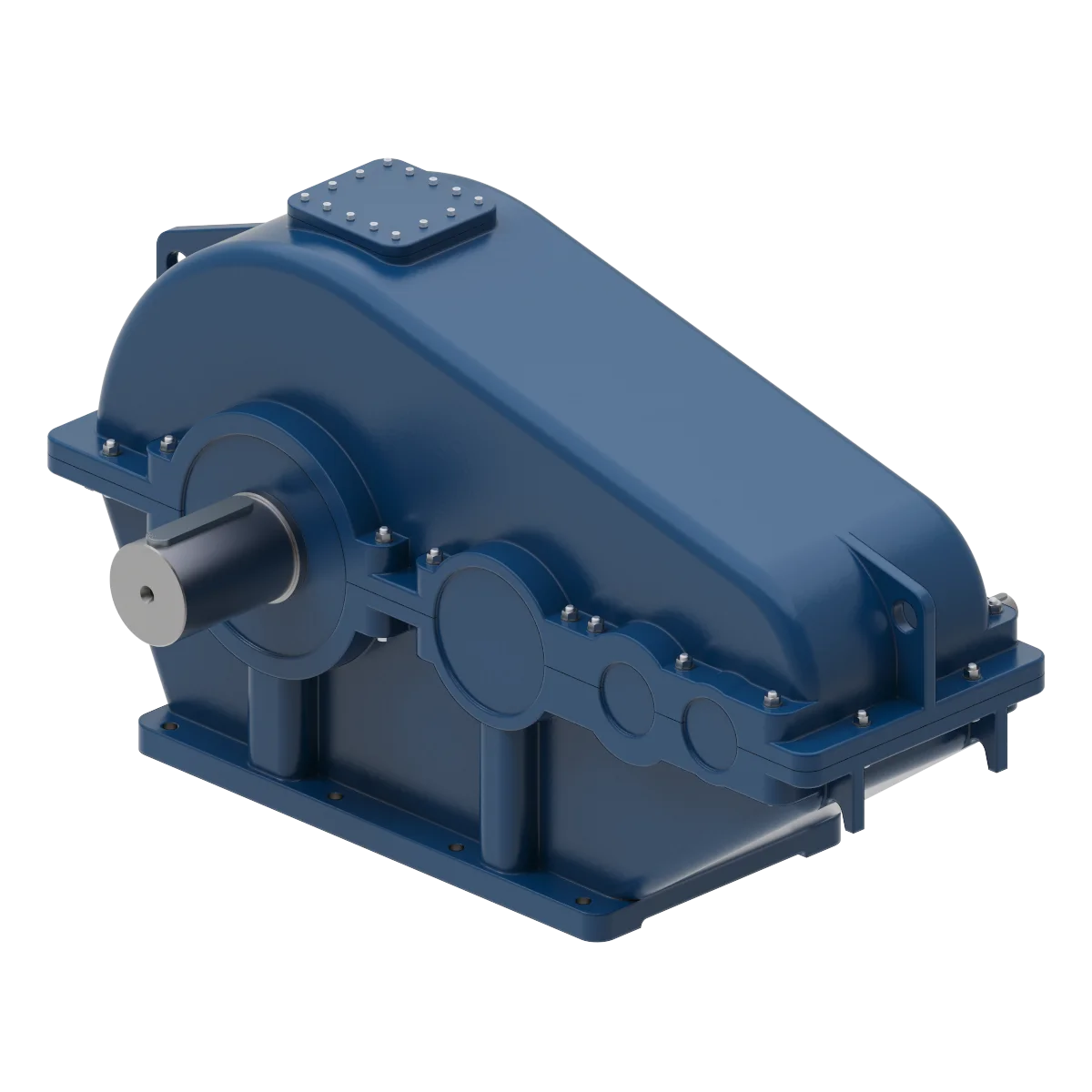

Редуктор ЦТНД-315

Назначение:

При производстве оборудования с двигателями средней мощности часто используется трехступенчатый цилиндрический горизонтальный редуктор ЦТНД-315. Этот механизм предназначен для увеличения крутящего момента и уменьшения частоты вращения, что делает его идеальным для применения в различных промышленных системах. Редуктор ЦТНД-315 — это среднеразмерный общепромышленный редуктор массой 485 кг, который используется как элемент системы привода ленточных конвейеров, роликовых механизмов, тяговых лебедок и других подъемных устройств.

Редуктор очень эффективен в устройствах, работающих в режиме вращательно-кратковременных нагрузок, что позволяет ему поддерживать высокий коэффициент полезного действия (КПД) на уровне 98%. Основное назначение редуктора — увеличение величины крутящего момента за счет изменения скорости и снижение частоты вращения вала, что особенно важно в механизмах, где требуется точное регулирование скорости.

Редуктор ЦТНД-315 обладает прочной конструкцией и может работать при больших нагрузках, благодаря чему обеспечивается долговечность и надежность в условиях интенсивной эксплуатации. Он защищен от внешних воздействий прочным чугунным корпусом, что делает его подходящим для использования в тяжелых производственных условиях.

Передаточное число редуктора составляет от 63 до 160, что дает возможность точно настроить его под требуемые параметры передачи мощности в конкретной системе. Расстояние между валами редуктора составляет 315 мм, что также придает устройству необходимую жесткость и стабильность при работе.

Редуктор ориентирован горизонтально и имеет трехступенчатую конструкцию с цилиндрическими шестернями, что позволяет эффективно распределять нагрузку и минимизировать потери при передаче мощности. Это делает его отличным выбором для применения в промышленном оборудовании, где требуется высокая надежность, эффективность и долговечность работы.

Условия применения:

• Нагрузка постоянная знакопеременная;
• Вращение валов в любую сторону;
• Частота вращения входного вала от 750 до 1500 об/мин.;
• Климатические исполнения У, Т для категории размещения 1...3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150;
• Горизонтальное расположение редуктора опорной плоскостью вниз.

Пример обозначения редуктора при заказе:

ЦТНД – 315 – 125 – 12 ЦЦ У1

ЦТНД – тип редуктора
315 – межосевое расстояние
125 – номинальное передаточное число
12 – вариант сборки
ЦЦ – вариант исполнения конца входного и выходного вала соответственно
У1 – климатическое исполнение и категория размещения
