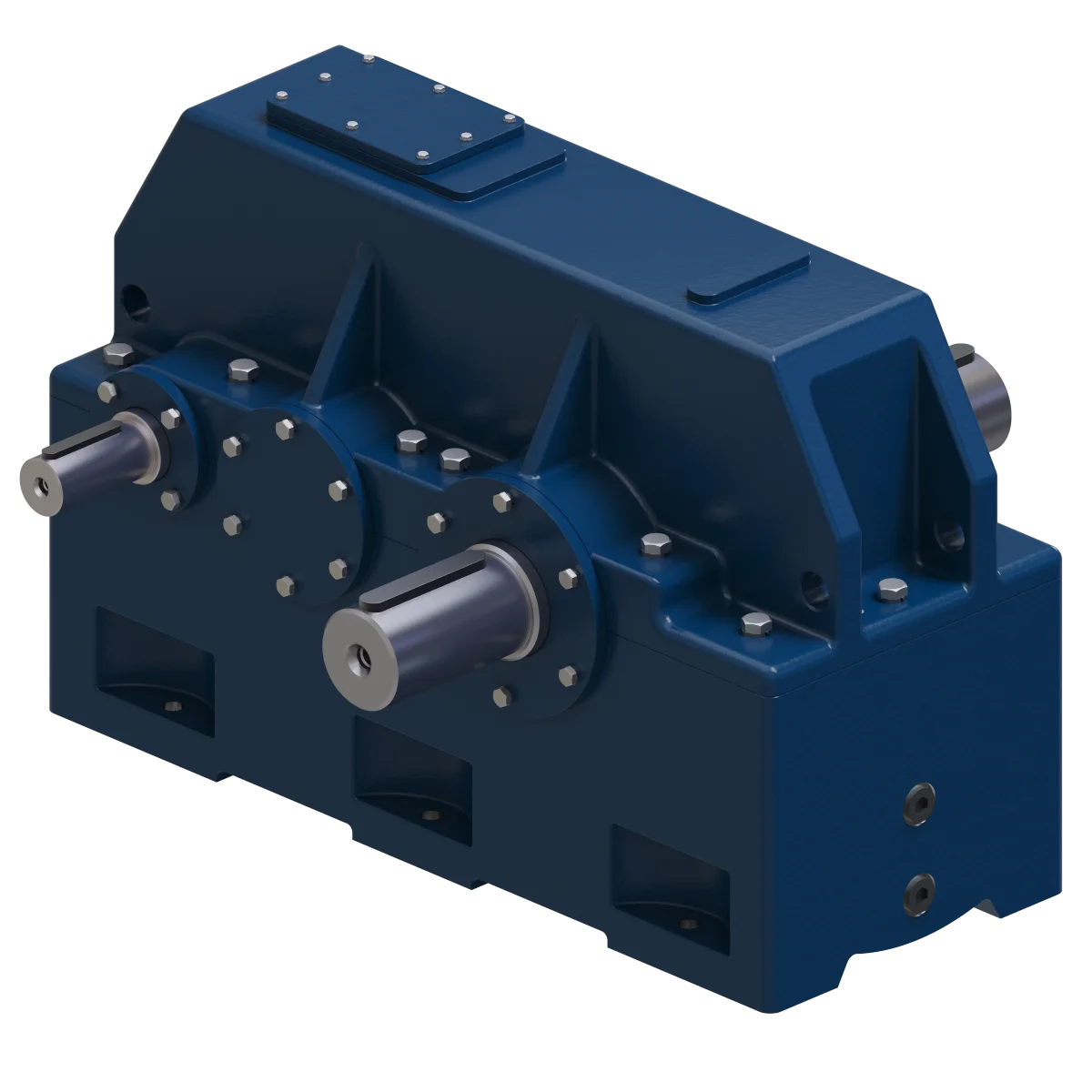

Редуктор Ц2Н-450
Редукторы этой серии
-
Описание
-
Характеристики
-
Размеры
-
Вопрос-ответ
Назначение:
Ряд редукторов обеспечивает крутящие моменты на выходном валу 8000...71000 Н*м в диапазоне передаточных чисел 8...50. Зубчатые колеса в зависимости от габарита редуктора могут быть цельными или бандажированными.
Условия применения:
- Вращение валов в обе стороны;
- Климатические условия У, Т, категория размещения-
2,3 по ГОСТ 15150; - Неагрессивная среда, умеренная запыленность и влажность;
- Частота вращения входного вала-
не более 1500 об/мин.
Пример обозначения редуктора при заказе:
Ц2Н – 450 – 25 – 33 – КК УЗ
Ц2Н – тип редуктора
450 – межосевое расстояние
25 – номинальное передаточное число
33 – вариант сборки
КК – вариант исполнения конца входного и выходного вала соответственно
УЗ – климатическое исполнение и категория размещения
Двухступенчатый с параллельным расположением валов редуктор Ц2Н-450. Межосевое расстояние 450 мм, номинальный крутящий момент 33500 Н·м на тихоходном валу. Входит в серию Ц2Н.
Технические характеристики Ц2Н-450
| Параметр | Значение |
|---|---|
| Тип | Цилиндрический двухступенчатый |
| Межосевое расстояние | 450 мм |
| Передаточные числа | 8; 10; 12.5; 16; 20; 25; 31.5; 40; 50 |
| Крутящий момент (тихоходный вал) | 33500 Н·м |
| Варианты сборки | 11, 12, 13, 14, 15, 21, 22, 23, 24, 25, 31, 32, 33, 34, 35 (15 шт.) |
| Расположение осей | Параллельное |
| Исполнения входного вала | Цилиндрический |
| Исполнения выходного вала | Цилиндрический, Полый Шлицевой, Зубчатая муфта |
| Масса | 1530 кг |
Варианты сборки Ц2Н-450
Редуктор Ц2Н-450 выпускается в 15 вариантах сборки с различным расположением входного и выходного валов: 11, 12, 13, 14, 15, 21, 22, 23, 24, 25, 31, 32, 33, 34, 35.
Исполнения валов
Входные валы: Цилиндрический. Выходные валы: Цилиндрический, Полый Шлицевой, Зубчатая муфта.
Условное обозначение при заказе
Пример: Ц2Н-450-20-11 У1
- Ц2Н — тип редуктора
- 450 — межосевое расстояние, мм
- 20 — номинальное передаточное число
- 11 — вариант сборки
- КК — вариант исполнения валов (К — конический, Ц — цилиндрический, М — зубчатая муфта)
- У1 — климатическое исполнение и категория размещения
| Технические характеристики | Ц2Н-450 | |
|
Тип передачи редуктора |
Цилиндрический | |
|
Количество ступеней передачи |
Двухступенчатый |
|
|
Расположение осей |
Параллельное | |
|
Входной вал |
Цилиндрический | |
|
Выходной вал |
Цилиндрически, Полный Шлицевой, Зубчатая муфта | |
|
Передаточное отношение |
12.5; 8; 10; 16; 20; 25; 31.5; 40; 50 |
|
| Крутящий момент Н*м | 33500 | |
| Варианты сборки | 11; 21; 31; 12; 22; 32; 13; 23; 33; 14; 24; 34; 15; 25; 35 | |
| Масса, кг | 1530 | |
Габаритные размеры редуктора
