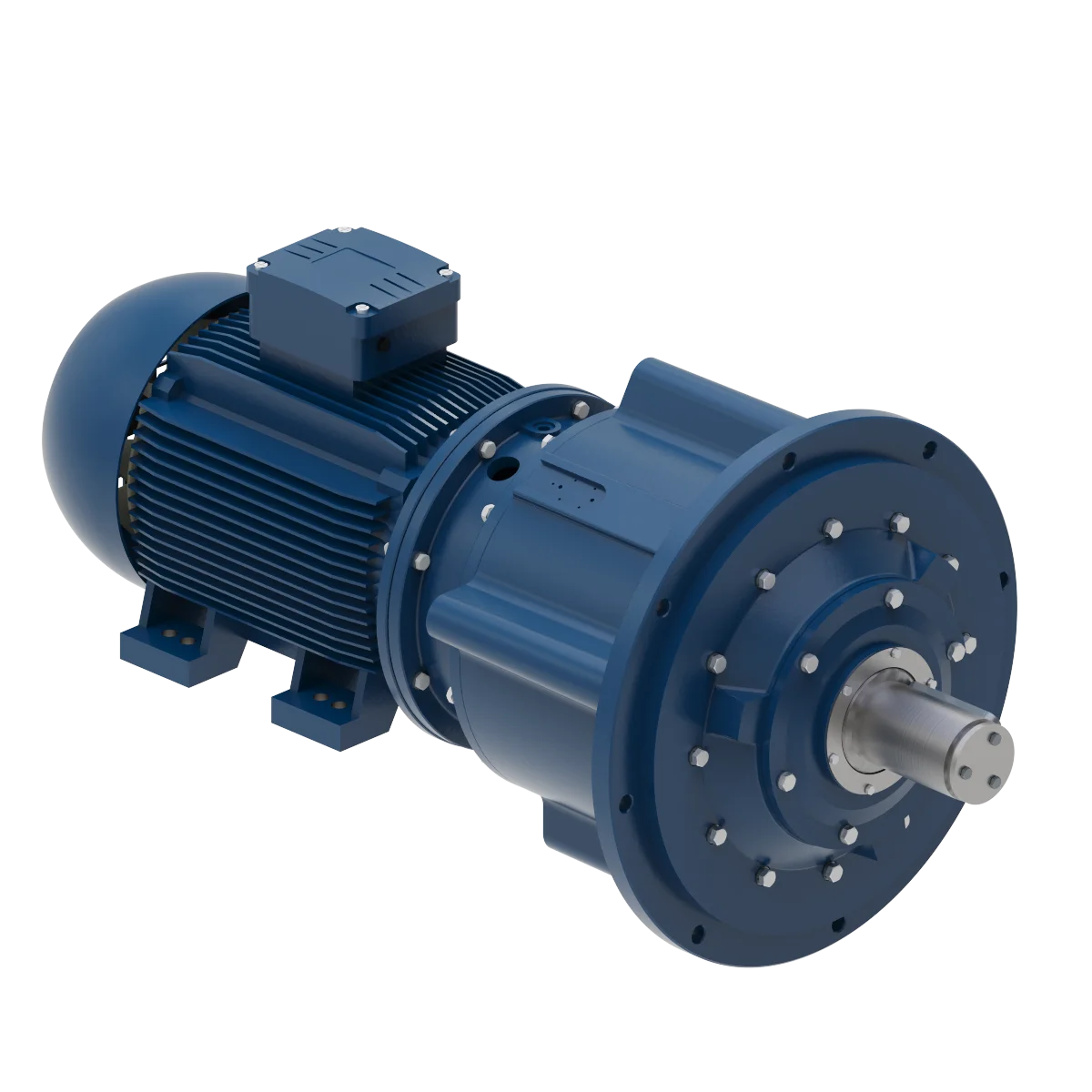

Редуктор МР3-800
Редукторы этой серии
Похожие товары
-
Описание
-
Характеристики
-
Размеры
-
Вопрос-ответ
Назначение:
Предназначен как для аппаратов с перемешивающими устройствами, так и для машин общего применения. Сконструирован на основе новейших достижений в области редукторо-строения и обладает : высокой нагрузочной способностью и надёжностью; безотказностью в работе ;оптимальным коэффициентом полезного действия; широким диапазоном передаточных чисел. Применяется в качестве привода для оборудования в химической, медицинской, микробиологической, пищевой и других отраслях народного хозяйства. Мотор-редукторы МР1-315У комплектуются электродвигателями повышенной мощности.
Мотор-редуктор представляет собой блок асинхронного обдуваемого электродвигателя и планетарного редуктора. Допускаемая нагрузка на выходном валу, КН – радиальная 300КН для МР1-315 и МР1-315У; 600КН для МР1-500
Пример обозначения редуктора при заказе:
МР3 – 800 – 12 – 125 – Ф1П – ТЗ
МР3 - тип мотор-редуктора
800 - делительный диаметр наибольшего колеса с внутренним зубом, мм
12 – исполнение по двигателю
125 – частота вращения выходного вала, об/мин
Ф1П – исполнение конца выходного вала
ТЗ – климатическое исполнение и категория размещения
Трехступенчатый с соосным расположением валов редуктор МР3-800. Межосевое расстояние 800 мм, номинальный крутящий момент 70000 Н·м на тихоходном валу. Входит в серию МР3.
Технические характеристики МР3-800
| Параметр | Значение |
|---|---|
| Тип | Планетарный трехступенчатый |
| Межосевое расстояние | 800 мм |
| Передаточные числа | 46.7; 74.4; 91.2; 118.4; 151.2; 179.2 |
| Крутящий момент (тихоходный вал) | 70000 Н·м |
| Варианты сборки | Ф-1В (1 шт.) |
| Расположение осей | Соосное |
| Исполнения выходного вала | Цилиндрический |
| Масса | 2450 кг |
Варианты сборки МР3-800
Редуктор МР3-800 выпускается в 1 вариантах сборки с различным расположением входного и выходного валов: Ф-1В.
Исполнения валов
Выходные валы: Цилиндрический.
Условное обозначение при заказе
Пример: МР3-800-118.4-Ф-1В У1
- МР3 — тип редуктора
- 800 — межосевое расстояние, мм
- 118.4 — номинальное передаточное число
- Ф-1В — вариант сборки
- КК — вариант исполнения валов (К — конический, Ц — цилиндрический, М — зубчатая муфта)
- У1 — климатическое исполнение и категория размещения
| Технические характеристики | МР3-800 | |
|
Тип передачи редуктора |
Планетарный | |
|
Количество ступеней передачи |
Трехступенчатый |
|
|
Расположение осей |
Соосное | |
|
Передаточное отношение |
74.4, 91.2, 118.4, 46.7, 151.2, 179.2 |
|
| Крутящий момент Н*м | 70000 | |
| Варианты сборки | Ф-1В | |
| Масса, кг | 2450 | |
Габаритные размеры редуктора
Варианты сборки
