Назначение:
Предназначен как для аппаратов с перемешивающими устройствами, так и для машин общего применения. Сконструирован на основе новейших достижений в области редукторо-строения и обладает : высокой нагрузочной способностью и надёжностью; безотказностью в работе ;оптимальным коэффициентом полезного действия; широким диапазоном передаточных чисел. Применяется в качестве привода для оборудования в химической, медицинской, микробиологической, пищевой и других отраслях народного хозяйства. Мотор-редукторы МР1-315У комплектуются электродвигателями повышенной мощности.

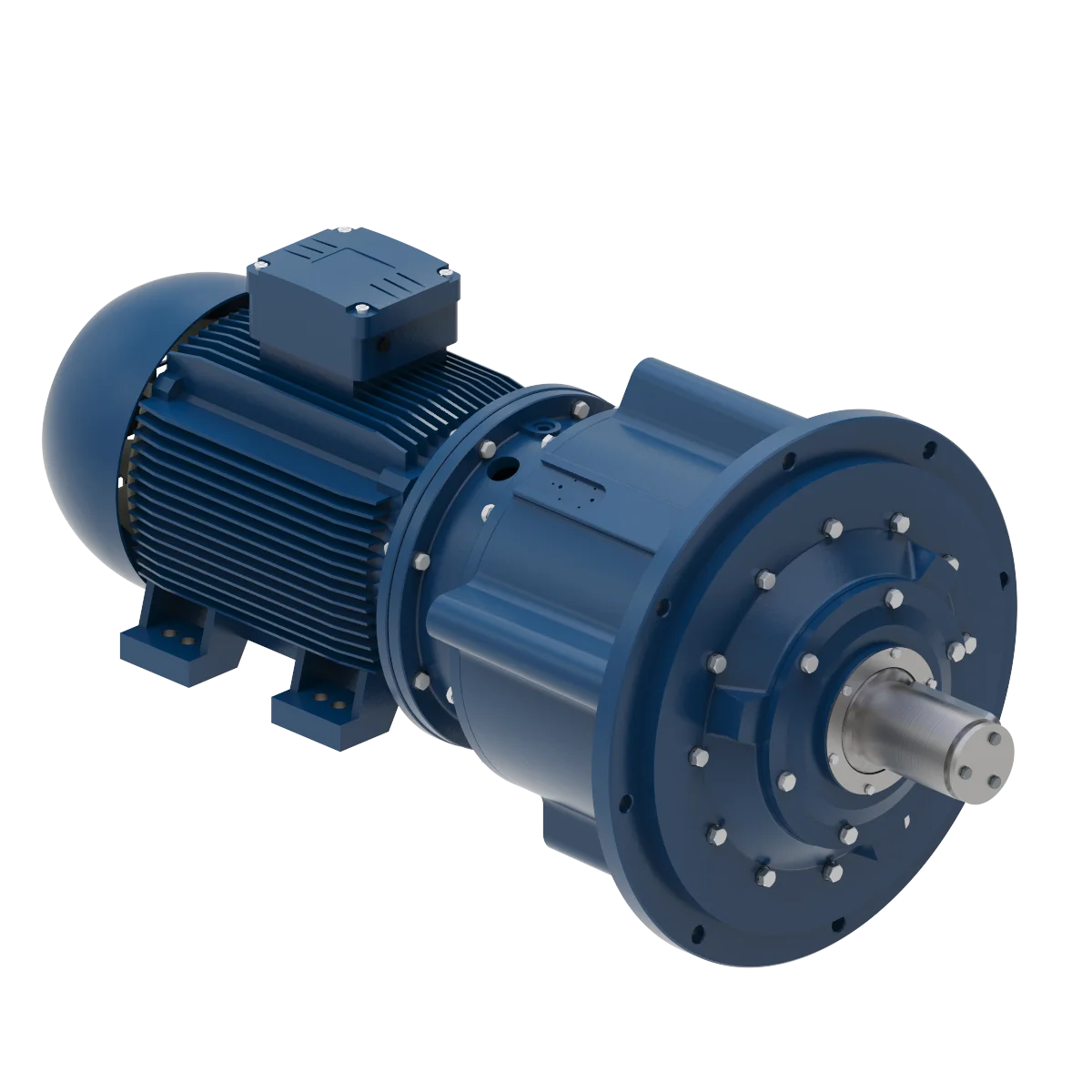

Мотор-редуктор представляет собой блок асинхронного обдуваемого электродвигателя и планетарного редуктора. Допускаемая нагрузка на выходном валу, КН – радиальная 300КН для МР1-315 и МР1-315У; 600КН для МР1-500
Пример обозначения редуктора при заказе:
МР3 – 500 – 12 – 125 – Ф1П – ТЗ
МР3 - тип мотор-редуктора
500 - делительный диаметр наибольшего колеса с внутренним зубом, мм
12 – исполнение по двигателю
125 – частота вращения выходного вала, об/мин
Ф1П – исполнение конца выходного вала
ТЗ – климатическое исполнение и категория размещения
Трехступенчатый с соосным расположением валов редуктор МР3-500. Межосевое расстояние 500 мм, номинальный крутящий момент 22500 Н·м на тихоходном валу. Входит в серию МР3.
Технические характеристики МР3-500
| Параметр | Значение |
|---|---|
| Тип | Планетарный трехступенчатый |
| Межосевое расстояние | 500 мм |
| Передаточные числа | 74.4; 91.2; 118.4 |
| Крутящий момент (тихоходный вал) | 22500 Н·м |
| Варианты сборки | Ф-2В, Щ, Ф-1П, Ф-1В (4 шт.) |
| Расположение осей | Соосное |
| Исполнения выходного вала | Цилиндрический |
| Масса | 1000 кг |
Варианты сборки МР3-500
Редуктор МР3-500 выпускается в 4 вариантах сборки с различным расположением входного и выходного валов: Ф-2В, Щ, Ф-1П, Ф-1В.
Исполнения валов
Выходные валы: Цилиндрический.
Условное обозначение при заказе
Пример: МР3-500-91.2-Ф-2В У1
- МР3 — тип редуктора
- 500 — межосевое расстояние, мм
- 91.2 — номинальное передаточное число
- Ф-2В — вариант сборки
- КК — вариант исполнения валов (К — конический, Ц — цилиндрический, М — зубчатая муфта)
- У1 — климатическое исполнение и категория размещения
| Технические характеристики | МР3-500 | |
|
Тип передачи редуктора |
Планетарный | |
|
Количество ступеней передачи |
Трехступенчатый |
|
|
Расположение осей |
Соосное | |
|
Передаточное отношение |
74.4, 91.2, 118.4 |
|
| Крутящий момент Н*м | 22500 | |
| Варианты сборки | Ф-2В, Щ, Ф-1П, Ф-1В | |
| Масса, кг | 1000 | |
Габаритные размеры редуктора
Варианты сборки
