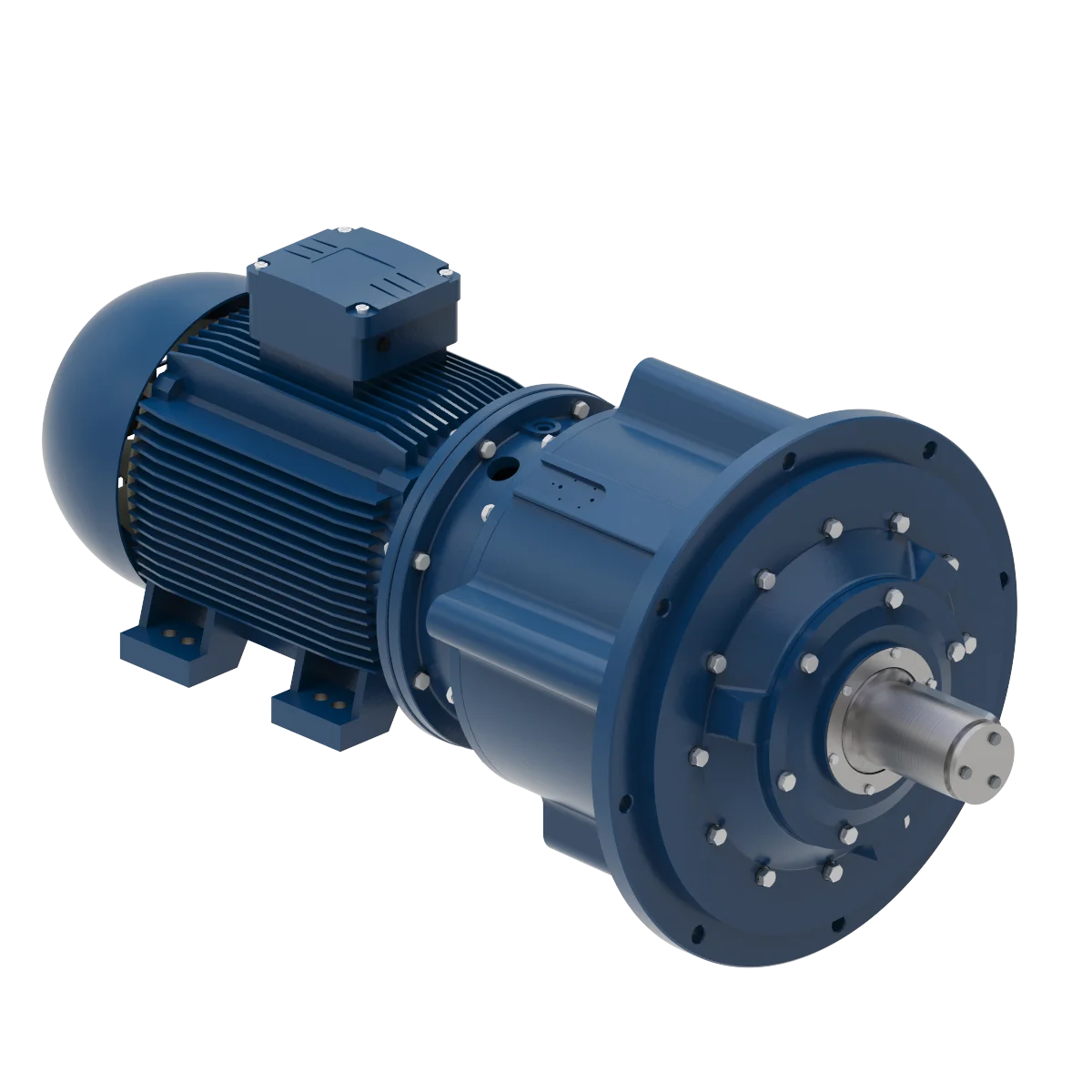

Редуктор МР2-315
Редукторы этой серии
Похожие товары
-
Описание
-
Характеристики
-
Размеры
-
Вопрос-ответ
Назначение:
Предназначен как для аппаратов с перемешивающими устройствами, так и для машин общего применения. Сконструирован на основе новейших достижений в области редукторо-строения и обладает : высокой нагрузочной способностью и надёжностью; безотказностью в работе ;оптимальным коэффициентом полезного действия; широким диапазоном передаточных чисел. Применяется в качестве привода для оборудования в химической, медицинской, микробиологической, пищевой и других отраслях народного хозяйства. Мотор-редукторы МР1-315У комплектуются электродвигателями повышенной мощности.
Мотор-редуктор представляет собой блок асинхронного обдуваемого электродвигателя и планетарного редуктора. Допускаемая нагрузка на выходном валу, КН – радиальная 300КН для МР1-315 и МР1-315У; 600КН для МР1-500
Пример обозначения редуктора при заказе:
МР2 – 315 – 12 – 125 – Ф1П – ТЗ
МР2 - тип мотор-редуктора
315 - делительный диаметр наибольшего колеса с внутренним зубом, мм
12 – исполнение по двигателю
125 – частота вращения выходного вала, об/мин
Ф1П – исполнение конца выходного вала
ТЗ – климатическое исполнение и категория размещения
Двухступенчатый с соосным расположением валов редуктор МР2-315. Межосевое расстояние 315 мм, номинальный крутящий момент 6300 Н·м на тихоходном валу. Входит в серию МР2.
Технические характеристики МР2-315
| Параметр | Значение |
|---|---|
| Тип | Планетарный двухступенчатый |
| Межосевое расстояние | 315 мм |
| Передаточные числа | 18.6; 22.8; 29.6 |
| Крутящий момент (тихоходный вал) | 6300 Н·м |
| Варианты сборки | Ф-2В, Щ, Ф-1П, Ф-1В (4 шт.) |
| Расположение осей | Соосное |
| Исполнения выходного вала | Цилиндрический |
| Масса | 615 кг |
Варианты сборки МР2-315
Редуктор МР2-315 выпускается в 4 вариантах сборки с различным расположением входного и выходного валов: Ф-2В, Щ, Ф-1П, Ф-1В.
Исполнения валов
Выходные валы: Цилиндрический.
Условное обозначение при заказе
Пример: МР2-315-22.8-Ф-2В У1
- МР2 — тип редуктора
- 315 — межосевое расстояние, мм
- 22.8 — номинальное передаточное число
- Ф-2В — вариант сборки
- КК — вариант исполнения валов (К — конический, Ц — цилиндрический, М — зубчатая муфта)
- У1 — климатическое исполнение и категория размещения
| Технические характеристики | МР2-315 | |
|
Тип передачи редуктора |
Планетарный | |
|
Количество ступеней передачи |
Двухступенчатый |
|
|
Расположение осей |
Соосное | |
|
Передаточное отношение |
22.8, 29.6, 18.6 |
|
| Крутящий момент Н*м | 6300 | |
| Варианты сборки | Ф-2В, Щ, Ф-1П, Ф-1В | |
| Масса, кг | 615 | |
Габаритные размеры редуктора
Варианты сборки
