На сегодняшний день данный тип червячного мотор-редуктора устарел и является не актуальным, снятым с производства. Мы готовы предложить современный аналог - червячный одноступенчатый мотор-редуктор NMRV-040 имеющий много преимуществ (меньшую массу 2,3 кг + э/двигатель, меньшие габаритные размеры, универсальность присоединения редуктора к изделию, больший диапазон передаточных отношений 7,5÷100, увеличенный номинальный крутящий момент до 57 Н*м и т.д.).
Назначение:
Мотор-
Условия применения:
- Нагрузка постоянная и переменная (в пределах номинального крутящего момента);
- Вращение выходного вала в любую сторону без предпочтительности;
- Климатические исполнения УЗ и Т2 по ГОСТ 15150 при работе на высоте над уровнем моря до 1000м, допускается работа мотор-
редуктора на высоте более 1000м над уровнем моря при соблюдении требований ГОСТ 183- 74; - Внешняя среда – неагрессивная, невзрывоопасная, с содержанием непроводящей пыли до 10 мг/м3;
Пример обозначения редуктора при заказе:
МЧ – 40 – 20 – 50 – 1,5 – 51 – 2 -1 – Кн – УЗ
МЧ - тип мотор-
40 - межосевое расстояние, мм
20 – передаточное число
50 – частота вращения выходного вала, об/мин
1,5 - мощность электродвигателя, кВт
51 – вариант сборки
2 – вариант крепления
1 – вариант расположения червячной пары
Кн – исполнение конца выходного вала
УЗ – климатическое исполнение и категория размещения

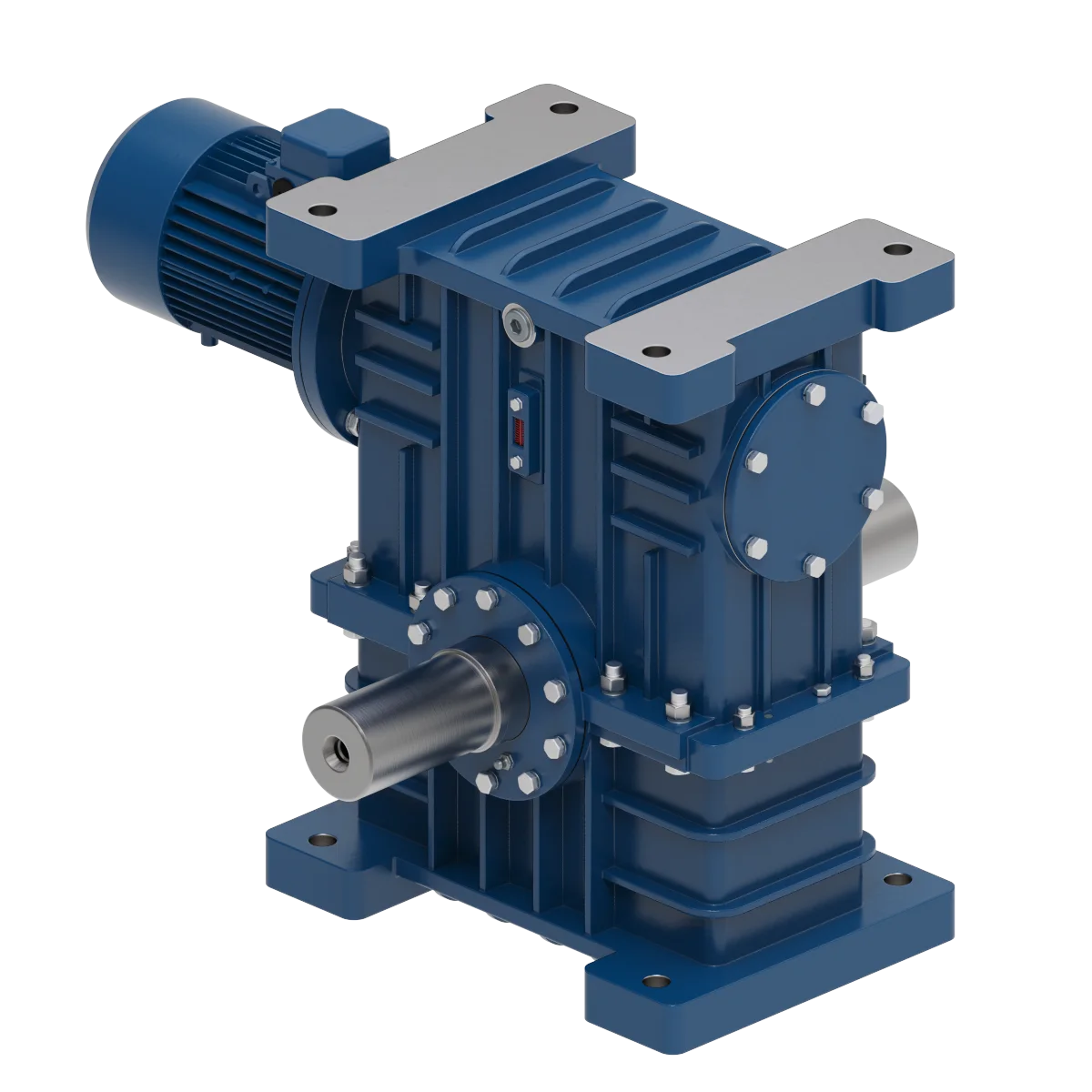

Одноступенчатый с скрещивающиеся расположением валов редуктор МЧ-40. Межосевое расстояние 40 мм, номинальный крутящий момент 35 Н·м на тихоходном валу. Входит в серию МЧ.
Технические характеристики МЧ-40
| Параметр | Значение |
|---|---|
| Тип | Червячные мотор-редукторы одноступенчатый |
| Межосевое расстояние | 40 мм |
| Передаточные числа | 8; 10; 12.5; 16; 20; 25; 31.5; 40; 50; 63; 80 |
| Крутящий момент (тихоходный вал) | 35 Н·м |
| Варианты сборки | 51, 52, 53, 56 (4 шт.) |
| Расположение осей | Скрещивающиеся |
| Исполнения выходного вала | Конический, Цилиндрический, Полый Шлицевой |
| Масса | 26 кг |
Варианты сборки МЧ-40
Редуктор МЧ-40 выпускается в 4 вариантах сборки с различным расположением входного и выходного валов: 51, 52, 53, 56.
Исполнения валов
Выходные валы: Конический, Цилиндрический, Полый Шлицевой.
Условное обозначение при заказе
Пример: МЧ-40-25-51 У1
- МЧ — тип редуктора
- 40 — межосевое расстояние, мм
- 25 — номинальное передаточное число
- 51 — вариант сборки
- КК — вариант исполнения валов (К — конический, Ц — цилиндрический, М — зубчатая муфта)
- У1 — климатическое исполнение и категория размещения
| Технические характеристики | МЧ-40 | |
|
Тип передачи редуктора |
Червячный мотор-редуктор | |
|
Количество ступеней передачи |
Одноступенчатый |
|
|
Выходной вал |
Конический, Цилиндрический, Полый Шлицевой |
|
|
Выходной вал по умолчанию |
Цилиндрический |
|
|
Расположение осей |
Скрещивающиеся | |
|
Передаточное отношение |
12.5, 8, 10, 16, 20, 25, 31.5, 40, 50, 63, 80 |
|
| Крутящий момент Н*м | 35 | |
| Варианты сборки | 51, 52, 53, 56 | |
| Масса, кг | 26 | |
Габаритные размеры редуктора
