Редуктор МЧ-100
-
Описание
-
Характеристики
-
Размеры
-
Вопрос-ответ
На сегодняшний день данный тип червячного мотор-редуктора устарел и является не актуальным, снятым с производства. Мы готовы предложить современный аналог - червячный одноступенчатый мотор-редуктор NMRV-110 имеющий много преимуществ (меньшая масса 35 кг + э/двигатель, больший диапазон передаточных отношений 7,5÷100, увеличенный номинальный крутящий момент до 944 Н*м и т.д.).
Назначение:
Мотор-
Условия применения:
- Нагрузка постоянная и переменная (в пределах номинального крутящего момента);
- Вращение выходного вала в любую сторону без предпочтительности;
- Климатические исполнения УЗ и Т2 по ГОСТ 15150 при работе на высоте над уровнем моря до 1000м, допускается работа мотор-
редуктора на высоте более 1000м над уровнем моря при соблюдении требований ГОСТ 183- 74; - Внешняя среда – неагрессивная, невзрывоопасная, с содержанием непроводящей пыли до 10 мг/м3;
Пример обозначения редуктора при заказе:
МЧ – 100 – 20 – 50 – 1,5 – 51 – 2 -1 – Кн – УЗ
МЧ - тип мотор-
100 - межосевое расстояние, мм
20 – передаточное число
50 – частота вращения выходного вала, об/мин
1,5 - мощность электродвигателя, кВт
51 – вариант сборки
2 – вариант крепления
1 – вариант расположения червячной пары
Кн – исполнение конца выходного вала
УЗ – климатическое исполнение и категория размещения

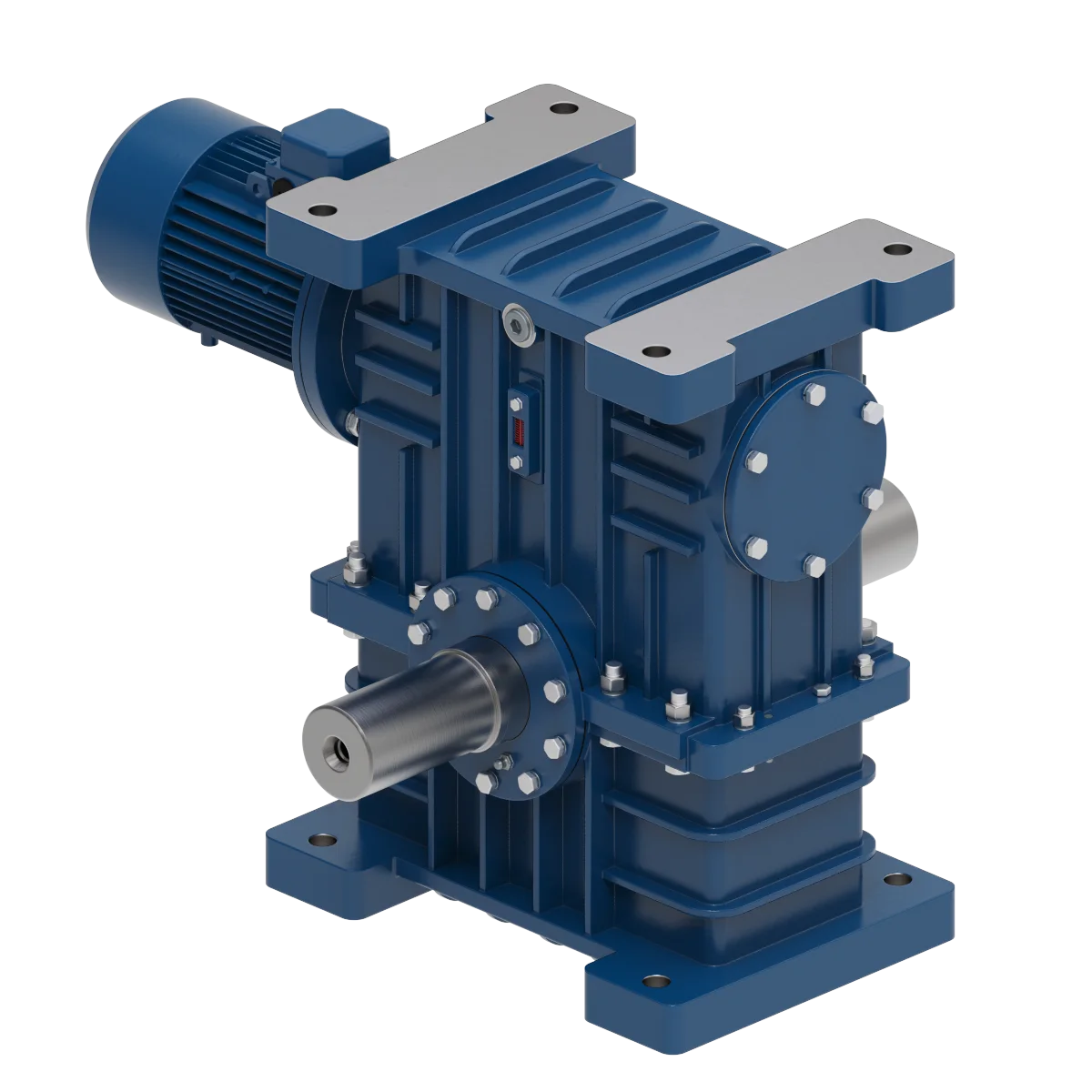

Одноступенчатый с скрещивающиеся расположением валов редуктор МЧ-100. Межосевое расстояние 100 мм, номинальный крутящий момент 487 Н·м на тихоходном валу. Входит в серию МЧ.
Технические характеристики МЧ-100
| Параметр | Значение |
|---|---|
| Тип | Червячные мотор-редукторы одноступенчатый |
| Межосевое расстояние | 100 мм |
| Передаточные числа | 8; 10; 12.5; 16; 20; 25; 31.5; 40; 50; 63; 80 |
| Крутящий момент (тихоходный вал) | 487 Н·м |
| Варианты сборки | 51, 52, 53, 56 (4 шт.) |
| Расположение осей | Скрещивающиеся |
| Исполнения выходного вала | Конический, Цилиндрический, Полый Шлицевой |
| Масса | 57 кг |
Варианты сборки МЧ-100
Редуктор МЧ-100 выпускается в 4 вариантах сборки с различным расположением входного и выходного валов: 51, 52, 53, 56.
Исполнения валов
Выходные валы: Конический, Цилиндрический, Полый Шлицевой.
Условное обозначение при заказе
Пример: МЧ-100-25-51 У1
- МЧ — тип редуктора
- 100 — межосевое расстояние, мм
- 25 — номинальное передаточное число
- 51 — вариант сборки
- КК — вариант исполнения валов (К — конический, Ц — цилиндрический, М — зубчатая муфта)
- У1 — климатическое исполнение и категория размещения
| Технические характеристики | МЧ-100 | |
| Тип передачи | Червячные мотор-редукторы | |
| Расположение осей | Скрещивающиеся | |
| Количество ступеней | Одноступенчатый | |
| Выходной вал | Конический, Цилиндрический, Полый Шлицевой | |
| Выходной вал по умолчанию | Конический | |
| Передаточное отношение | 12.5, 8, 10, 16, 20, 25, 31.5, 40, 50, 63, 80 | |
| Варианты сборки | 51, 52, 53, 56 | |
| Крутящий момент Н*м | 487 | |
| Масса | 57 | |
