Редуктор КЦ1-400
-
Описание
-
Характеристики
-
Размеры
-
Вопрос-ответ
Назначение:
Редукторы коническо-
Условия применения:
Предназначены для эксплуатации в микроклиматических районах с умеренным (климатическое исполнение У), а также сухим и влажным тропическим (Т) климатом и категории размещения 2 по ГОСТ 15150 в следующих условиях: нагрузка постоянная или переменная, одного направления и реверсивная; работа постоянная с периодическими остановками; вращение валов в любую сторону.
Редукторы серии КЦ рассчитаны на непрерывный продолжительный режим работы при 600, 1000, 1500 оборотов в минуту входного вала. При работе с другими числами оборотов мощность редуктора находится путем интерполяции.
Пример обозначения редуктора при заказе:
КЦ1 – 400 – 20 – 41 - ЦЦ - У2
КЦ1 – тип редуктора
400 – межосевое расстояние
20 – номинальное передаточное число
41 – вариант сборки
ЦЦ – вариант исполнения конца входного и выходного вала соответственно
У2 – климатическое исполнение и категория размещения

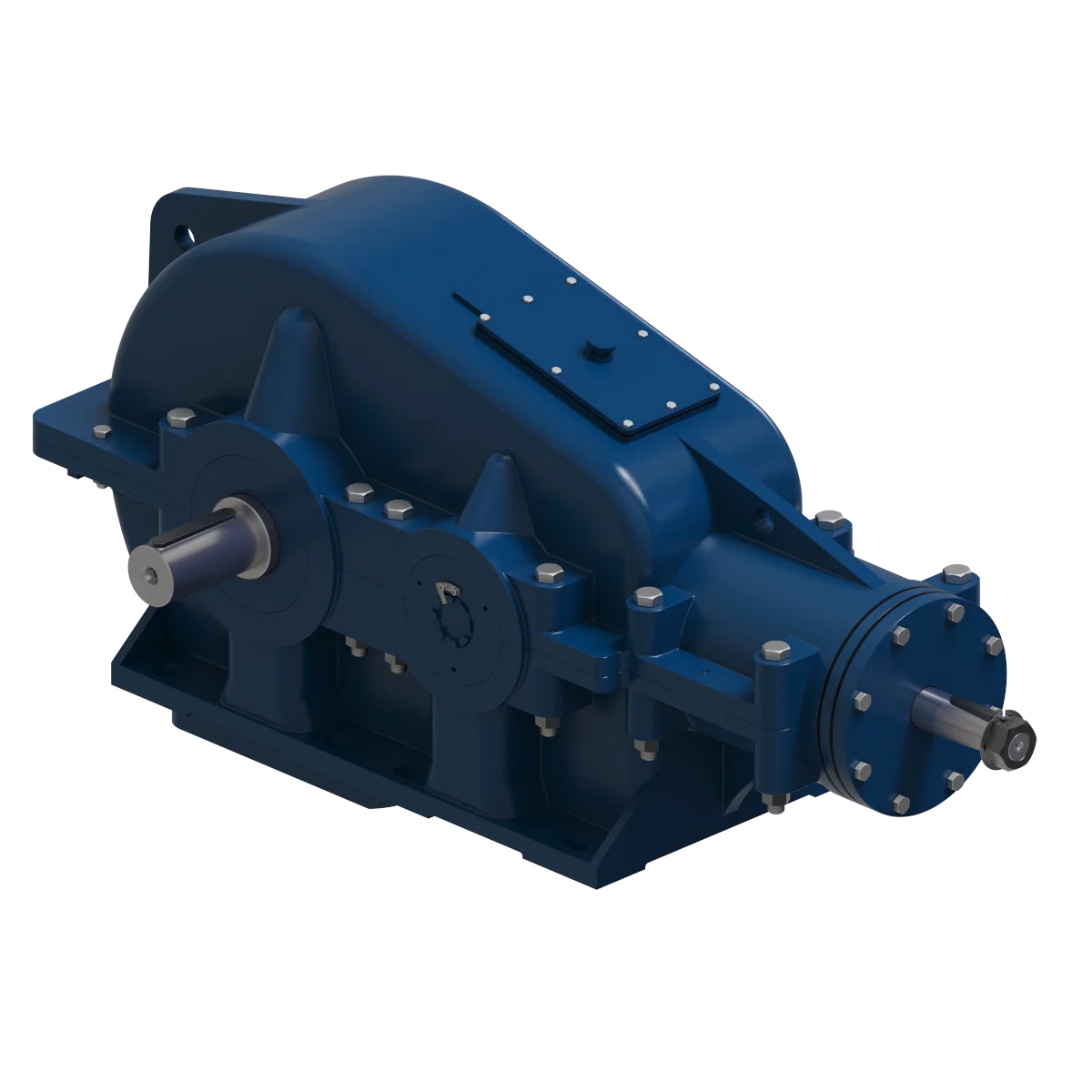

Двухступенчатый с скрещивающиеся расположением валов редуктор КЦ1-400. Межосевое расстояние 400 мм, номинальный крутящий момент 5300 Н·м на тихоходном валу. Входит в серию КЦ1.
Технические характеристики КЦ1-400
| Параметр | Значение |
|---|---|
| Тип | Коническо-цилиндрический двухступенчатый |
| Межосевое расстояние | 400 мм |
| Передаточные числа | 6.3; 10; 14; 20; 28 |
| Крутящий момент (тихоходный вал) | 5300 Н·м |
| Варианты сборки | 41, 42, 43 (3 шт.) |
| Расположение осей | Скрещивающиеся |
| Исполнения входного вала | Конический, Цилиндрический |
| Исполнения выходного вала | Конический, Цилиндрический, Зубчатая муфта |
| Масса | 980 кг |
Варианты сборки КЦ1-400
Редуктор КЦ1-400 выпускается в 3 вариантах сборки с различным расположением входного и выходного валов: 41, 42, 43.
Исполнения валов
Входные валы: Конический, Цилиндрический. Выходные валы: Конический, Цилиндрический, Зубчатая муфта.
Условное обозначение при заказе
Пример: КЦ1-400-14-41 КК У1
- КЦ1 — тип редуктора
- 400 — межосевое расстояние, мм
- 14 — номинальное передаточное число
- 41 — вариант сборки
- КК — вариант исполнения валов (К — конический, Ц — цилиндрический, М — зубчатая муфта)
- У1 — климатическое исполнение и категория размещения
| Технические характеристики | КЦ1-400 | |
| Тип передачи | Коническо-цилиндрические | |
| Расположение осей | Скрещивающиеся | |
| Количество ступеней | Двухступенчатый | |
| Входной вал | Конический, Цилиндрический | |
| Выходной вал | Конический, Цилиндрический, Зубчатая муфта | |
| Передаточное отношение | 14, 6.3, 10, 20, 28 | |
| Крутящий момент Н*м | 5300 | |
| Масса | 980 | |
Габаритные размеры редуктора
